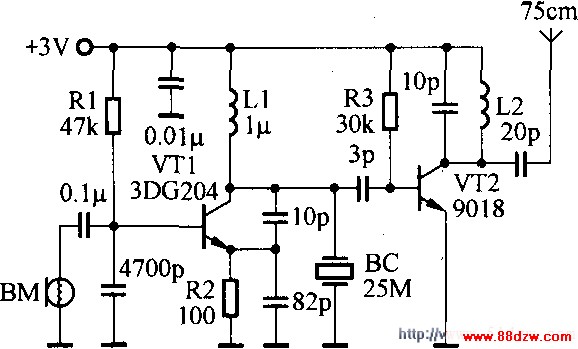

    该电路主要由考必兹晶体振荡器(采用共基极接法，高频特性好)和倍频功率放大器(采用共射极接法，增益高，效率高)两部分组成。具有简单易做、频稳度高(持续工作12小时无频率漂移)、发射距离远(开阔地可达百米)的特点。电路见图。

   三极管VT1、VT2均选用超高频低噪声管，要求．FT≥500MHz。VT1可选3DG204、3DG304等，β在60～80之间；VT2可选9018等，β≥100。L2用直径O.7～1.0mm的漆包线在直径5mm的笔杆上绕6匝，脱胎即可。BC可选标称频率为25MHz或33MHz的石英晶体。BM选用高灵敏度动圈送话器。所用元件均选正品。

    调整R1使VT1的集电极电流在2~3mA之间；调整R3使VT2的集电极电流在10mA左右。打开调频收音机调谐在100MHz左右，找到频点。对送话器喊话，用无感螺丝刀细调L2的匝间距，使声音洪亮清晰。

    找一金属外壳，把电路板及电池装好，一个高品质调频式无线话筒即制作成功。
