太阳能公共楼道自控式照明系统

文章摘要： 太阳能式公共楼道自动照明系统的电路由两部分组成，一部分是电源控制电路，如图2所示，该电路主要是将太阳能电池所产生的电能供给蓄电池进行存储，并控制太阳能电池向蓄电池的过充电，达到保护的目的。在灯具照明时向其提供低压的直流电力，为了避免灯具的过度用电，控制电路又能实施对蓄电池的欠压保护，以防止蓄电池的过放电，以延长蓄电池的使用寿命。 声、光控制并延时照明的开关电路如图3所示。该电路在白天由光电传感器控制灯不工作，当夜晚来临时才启动电路，由声音控制灯的开启并延时一段时间后关闭。 如右图所示，电源控制电路由双电压比较放大器LM393组成上限电压和下限电压双迟滞电压比较器，上限电压比较器是由A

太阳能公共楼道自控式照明系统,标签：电子小制作,http://www.88dzw.com

   太阳能式公共楼道自动照明系统的电路由两部分组成，一部分是电源控制电路，如图2所示，该电路主要是将太阳能电池所产生的电能供给蓄电池进行存储，并控制太阳能电池向蓄电池的过充电，达到保护的目的。在灯具照明时向其提供低压的直流电力，为了避免灯具的过度用电，控制电路又能实施对蓄电池的欠压保护，以防止蓄电池的过放电，以延长蓄电池的使用寿命。

  声、光控制并延时照明的开关电路如图3所示。该电路在白天由光电传感器控制灯不工作，当夜晚来临时才启动电路，由声音控制灯的开启并延时一段时间后关闭。

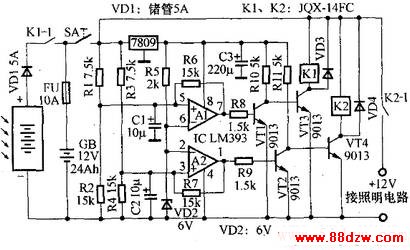

  如右图所示，电源控制电路由双电压比较放大器LM393组成上限电压和下限电压双迟滞电压比较器，上限电压比较器是由A1、R1、R2、R6和C1组成蓄电池的高电压检测和比较，经三极管VT1、VT3，电阻R8、R10和继电器K1来控制太阳能电池对蓄电池的电源输入，以实现蓄电池过充电的保护；下限电压比较器是由A2、R3、R4、R7和C2组成蓄电池的低电压检测和比较，再由三极管VT2、VT4和电阻R9、R11与继电器K2来控制蓄电池对照明负载的电源输出，也使其达到蓄电池过放电保护的目的。为了使电压比对电路能够有一个基准的比较电压，由三端稳压电路7809提供稳定的电源电压，并由电阻R5和稳压管VD2在两个比较放大器的反相输入端提供基准电压，使上、下限的电压值与之比较，而反馈电阻R6和R7适当的调整就可以改变电压振荡的条件，并限制其比较振荡器的振荡。为了达到上、下限电压调整的目的，调整电阻。R2的值可设定蓄电池的充电电压值，而调整电阻R4的值可设定蓄电池的放电电压值，本文所设置的蓄电池的充电终止电压值为15.2V左右，放电的终止电压值为10.8V左右。

    电源电路的工作流程是：当电源开关SA闭合时，双电压比较放大器LM393集成电路处于工作状态，蓄电池的A1检测电路开始对蓄电池的电压进行检测，当检测到的电压低于VD2的基准电压时，A1的输出端成低电位，VT1截止而VT3开始导通，于是K1-1吸合，接通太阳能电池与蓄电池的电路，太阳能电池所产生的电能通过整流二极管VD1和继电器K1的常开点时对蓄电池进行充电，而当比较电路A1检测到蓄电池的电压高于反相输入端的基准电压时，A1的输出端转而成为高电位，于是VT1导通而VT3开始截止，K1继电器释放并切断太阳能电池与蓄电池的电路。如果是蓄电池处在放电状态，电压比较电路A2始终处于监测状态，当电池的电压高于设定的下限值，A2的输出端也始终为高电位，VT2导通而VT4开始截止，继电器K2处在释放状态，蓄电池与负载电路通过K2的常闭点也始终构成电源的回路，但当电压比较器A2的检测电路检测出蓄电池的电压低于基准电压VD2的数值时，A2电压比较器的输出端转而输出低电位，这时VT2便开始截止而VT4则开始导通，由此K2-1开始吸合，于是便切断了蓄电池通向负载的电源，从而起到保护蓄电池不至于过放电的作用。

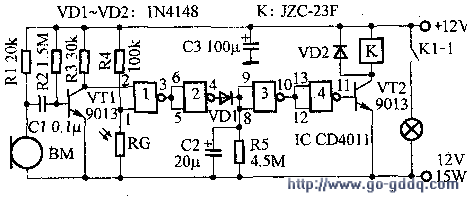

    如左图所示，照明开关电路是利用一块二输入四与非门电路CD4011完成和实现各种功能。声控电路是由驻极体话筒BM、C1、VT1与R1、R2、R3所组成，光控电路则是由R4与光敏电阻RG组成，它们分别被接在门电路1的两个输入端上，在白天时由于光敏电阻的阻值很小，所以光控的输入端始终是低电位，而当晚上光线较弱时，光敏电阻的阻值增大，其输入端又始终处于高电平。当BM检测到声音时，将其转换为电信号经C1使VT1截止，于是声控门的输入端出现高电平，由此门2、门4的输出端接连输出高电平，并导致VT2的导通使继电器K吸合，接通灯泡的照明电源。由于门2在高电位时对C2的充电作用，使得门3两个输人端的电位保持一段时间(VD1的作用是为了防止C2向门2电路的放电)，直到C2对R5放电完毕，继而门3两个输入端都为低电平，最终使门4输出低电平促使VT2截止，继电器K释放并切断灯泡的电源而终止照明。
