元件清单

NJM2073功放集成块 1块 集成块插座(8脚) 1个 三极管2SC1815         2个 发光二极管 3个 电阻:1Ω  1/4W  2个 51Ω 1/4W 3个 可变电阻10kΩ 2个 陶瓷电容0.1uF 1个 陶瓷电容0.22uF 2个 电解电容:470uF/10V 3个 电解电容:100uF/10V 2个 小型拨动开关 1个 扬声器8Ω 2个 电池盒 1个 电路板:25×30孔

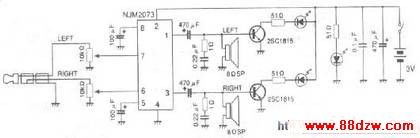

电路原理图



NJM2073的管脚

NJM2073

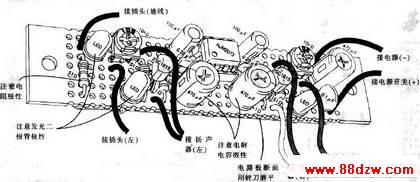

电路板焊接

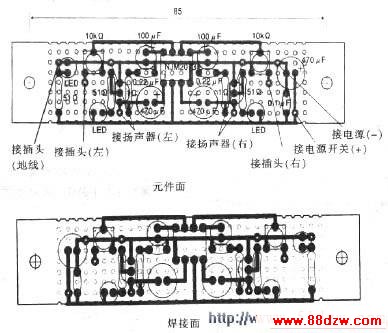

电路板的制作

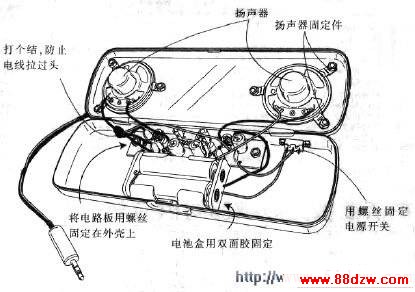

安装零件

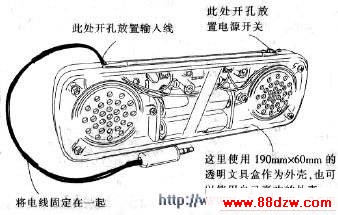

尺寸图


    整个装置的大小尺寸根据使用的外壳和元件灵活变化,检查一下电路是否有问题。检查完毕后,将插头插入MP3等的耳机插槽,试试这个便携小音箱的效果如何。
