用555集成电路做的倒顺双向电风扇电路
[10-10 20:38:44] 来源:http://www.88dzw.com 电子制作 阅读:8399次
文章摘要: 双向电风扇既可以向前吹风,又可以向后吹风,并且会自动地前后轮流吹风。夏天将此双向电风扇放在面对面而坐的两人之间,可轮流享受徐徐凉风。 1.电路工作原理。图7所示为双向电风扇电路图,M为风扇电机。两个555时基电路IC1、IC2分别构成单稳态触发器驱动电路,它们又共同组成桥式驱动电路。与非门D1、D2构成多谐振荡器,为两个单稳态触发器驱动电路轮流提供控制触发脉冲,触发脉冲的间隔时间为100s o,当触发脉冲到达A点时,ICI进入暂稳态,B点输出脉宽为80s的高电平使电动机M正转,风扇向前吹风,80s后自动停止。停止20s后,第二个触发脉冲到达D点,IC2进入暂稳态,C点输出脉宽为80s
用555集成电路做的倒顺双向电风扇电路,标签:电子小制作,http://www.88dzw.com双向电风扇既可以向前吹风,又可以向后吹风,并且会自动地前后轮流吹风。夏天将此双向电风扇放在面对面而坐的两人之间,可轮流享受徐徐凉风。

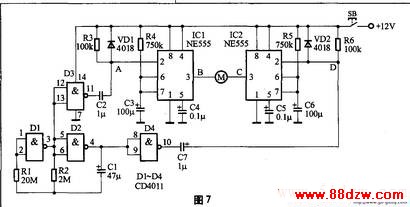

1.电路工作原理。图7所示为双向电风扇电路图,M为风扇电机。两个555时基电路IC1、IC2分别构成单稳态触发器驱动电路,它们又共同组成桥式驱动电路。与非门D1、D2构成多谐振荡器,为两个单稳态触发器驱动电路轮流提供控制触发脉冲,
触发脉冲的间隔时间为100s o,当触发脉冲到达A点时,ICI进入暂稳态,B点输出脉宽为80s的高电平使电动机M正转,风扇向前吹风,80s后自动停止。停止20s后,第二个触发脉冲到达D点,IC2进入暂稳态,C点输出脉宽为80s的高电平使电动机M反转,风扇向后吹风,80s后自动停止。停止20 s后,第三个触发脉冲又到达A点,如此循环工作,使电风扇前后轮流送风。在电动机正转与反转之间设计20s的停止时间,主要是考虑到电风扇叶片转动的惯性,需要一定的时间才能停住。图8所示为电路各点波形,从中可以清楚地看到电路的工作过程。
2.制作与调试。IC1、1C2应选用NE555等双极型时基电路,CMOS时基电路因驱动电流太小而不适合本制作使用。风扇电机M可选用12V、工作电流在200 mA之内的直流电动机,风扇叶片可自制。其他无特殊要求。本电路一般无须调试即可正常工作。
