如何将单通道遥控开关改为单稳

[10-10 20:38:44]   来源:http://www.88dzw.com  电子制作   阅读:8697

文章摘要: 普通单通道遥控开关它是双稳的,按一下开,再按一下关。你如果想在按下遥控器时继电器吸合,松开遥控器时继电器释放,那就的把它改成单稳的。 改动步骤如下: 1、先把电路中由 T2、T3及其外围元件构成的双稳触发器去掉。 2、把第二级运放的两个输入端在电路中对调。元件位置不用动。 3、把运放的输出端(第7脚)经过10K的电阻接在 T4 的基极。 原理:第二级运放的两个输入端在电路中对调后,按下遥控器时运放输出就不是原来的跳变低电平,而变为输出高电平,这样 T4 就饱和导通,继电器吸合。松开遥控器运放输出又变为低电平T4 截止。“怎么样简单吧!哈哈!” 张文1999

如何将单通道遥控开关改为单稳,标签:电子小制作,http://www.88dzw.com

   普通单通道遥控开关它是双稳的,按一下开,再按一下关。你如果想在按下遥控器时继电器吸合,松开遥控器时继电器释放,那就的把它改成单稳的。

  改动步骤如下:

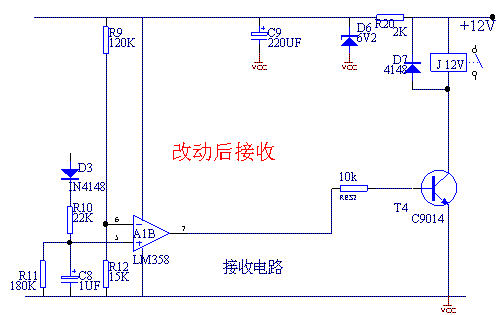

1、先把电路中由 T2、T3及其外围元件构成的双稳触发器去掉。

2、把第二级运放的两个输入端在电路中对调。元件位置不用动。

3、把运放的输出端(第7脚)经过10K的电阻接在 T4 的基极。



  原理:第二级运放的两个输入端在电路中对调后,按下遥控器时运放输出就不是原来的跳变低电平,而变为输出高电平,这样 T4 就饱和导通,继电器吸合。松开遥控器运放输出又变为低电平T4 截止。“怎么样简单吧!哈哈!”
  张文1999
