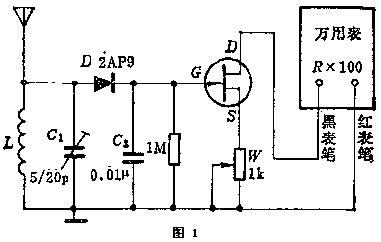

    图1所示为利用万用表电阻档作指示的简易场强计电路，灵敏度较高、而且对万用表不需作任何改动。线圈L、电容C1组成选频回路，其数值大小视待测信号频率而定；场效应管可选用3DJ6等。测量前，将万用表置R×100Ω档，场效应管D极接万用表的黑表笔插孔，电路地线接万用表的红表笔插孔，调整电位器W，使电表指示无穷大。测量时，表头指示的电阻值愈小，说明被测信号的场强愈大；反之，场强则愈小。

    用上述电路可以方便地调整各种小型发射机。
