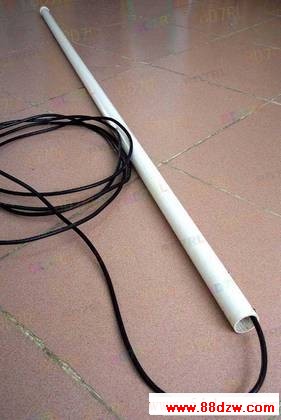

看看这根天线，漂亮吧？你相信它是用简单的材料DIY出来的么？下面我们就做这样一根：

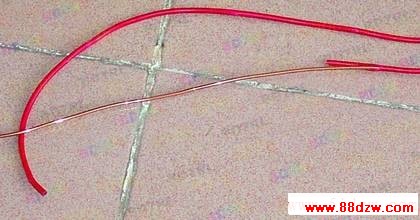

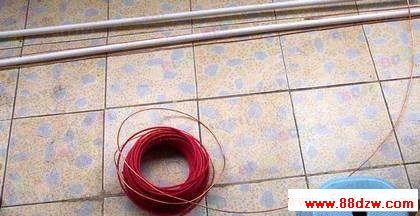

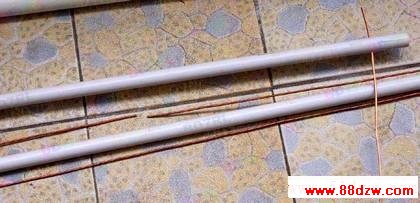

把铜芯线的皮剥开，我们只要导电的芯线。

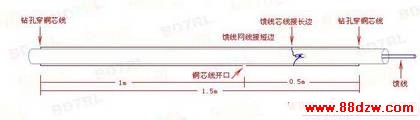

在Φ20mmPVC的线管上开孔，两个孔的位置间隔3/4波长，这里做的是2米的天线，所以是1.5米，铜芯线就穿过这两个孔

穿好铜芯线

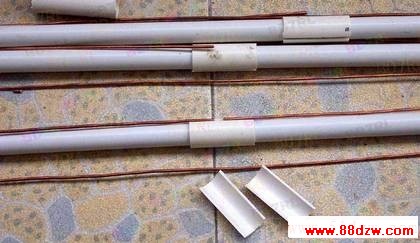

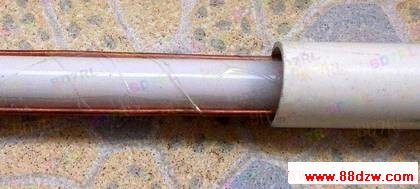

将Φ25mmPVC管一小段垂直锯开，加在适当的地方固定铜芯线

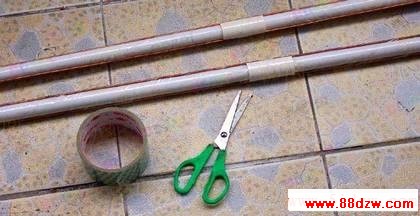

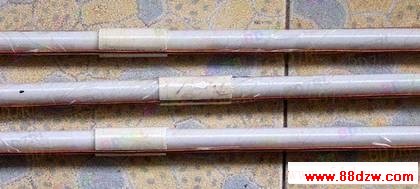

用封口胶固定

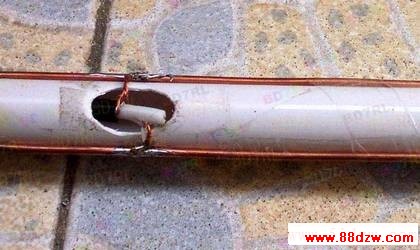

开孔装馈线

把这部分做好后装入Φ32mmPVC供水管，这个管不能用普通的电工线管，一定要供水管，要不然强度不够。

调试驻波时一定要套上外面的PVC供水管进行，要不然装上后驻波变化很大。

装了外管之后测驻波，但外管先别粘，调驻波时拆开了调整馈电点位置，全部调得差不多了再用PVC管专用的胶水粘起来。

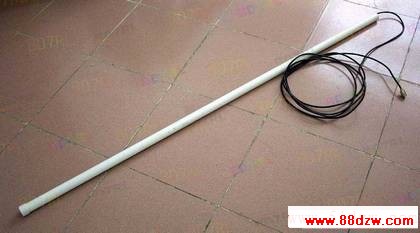

认为可以后在头部装上PVC管帽，一条天线就完成了。

所用材料及参考价

PVC上水管φ32mm　半条　　￥7.5
PVC上水管φ25mm　约20cm　￥0.5
