从《电子报》上看到有一篇介绍以用普通电视机用高频头为主要元件的二次变频调频接收头,看文章介绍的还可能,遂购得一套.组件完好,元件焊装尚可,高频头采用立式安装,调谐采用一只自带频段开关的100K电位器.于是迫不急待地接上电源和扬声器试机,在调整中才发现,原图中的1K微调电位器在组件中并没有安装,在板子的左下方原预留了一只LED的位置,分析为调谐指示灯.焊上一只LED后发现对接收信号有一定影响,遂去除.初次使用一15V开关电源组件作电源,发现干扰很大,仔细看说明书也发现此组件不能使用开关电源.利用手头一只约30瓦的双15V电源变压器作电源,取其中一组直接输入组件的电源输入端.接入一扬声器试听,总体感觉频率调节不是很精细;究其原因是因为调谐电位器的手柄太细,用一只旧收音机上的手柄套上后感觉好了很多.在调整中也发现了不少的问题:如电源稳压集成块7805和7812发热量较大,为了保证组件工作正常专门加装了一只散热片,工作起来散热片只有微热.
组件工作基本正常,可是为组件找一个合适的外壳也着实费了一番脑筋.找来找去也没有找到一个合适的,正好邮购时的外包装还没有丢掉,就用它罢!将变压器装入包装盒内,组件干脆用螺丝固定在盒外面,另设开关和电源指示灯等.扬声器直接安装在外壳上,为了加强散热,采用一只计算机CPU上的小风扇从侧面直吹电路板,供电由变压器的另一组绕组串一只二极管供给.并在外壳上安装一只Q9插座,就可以直接安装1.2米拉杆天线或是上文介绍的八木天线了.
最后完成的外观(点击放大)
总体评价:接收头的频率接收范围和文章介绍基本一致,就是对于调频收音(88-108MHz)有个别台调不出来.频率调整不是很方便;无频率指示装置,采用文章介绍的用一只表头并在电路上指示大概频率,发现对接收有一定的干扰.个别元件发热量较大,建议安装散热装置.对于接收900M模拟手机时采用拉杆天线比我的八木天线效果要好一些,而且天线的长短对于接收很关键.组件的频率稳定度尚可,此组件作为学习电视机音频接收部分原理或调试发射电路有一定的现实意义.
（二）我用45～925MHz二次变频调频接收头
（晓晓）
暑期，一名调频发烧友送我一个全频接收机的组件，可能他也不知如何安装才送我的。刚好电子报有一篇类似的文章（如下），经过几番考虑才确认是此品。装好后，效果当然不错，只是无频率指示，接收的频率只有推测，在144--148MHZ、220-225MHZ、430--440MHZ、902--925MHZ的业余频段无法发挥，频带太宽了。其次我建议爱好者使用电池供电，尽量发挥自己的优势对此品的开发，我觉得还是很有价值的，只是我的时间有限。祝愿您能开发新功能！
以下是关于此品的说明:
市售收音机一般只能接收88～108MHz调频广播，频带窄、灵敏度低。本文介绍的接收头可接收45～925MHz范围内的调频信号，可用于收听广播、电视伴音、监听无绳电话、对讲机等，用途较广，有一定的实用性和趣味性。其电路按通信接收机和收音机电路综合设计，具有高灵敏度(1μV)、高稳定性等优点，特别适合远程接收。
一、电路原理

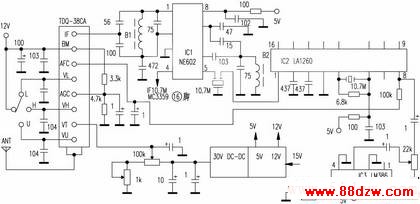

全机使用1只高频头，4只集成电路，构成典型的二次变频超外差接收头。第一中频可在31.5～38MHz之间选择，本机选为315MHz，第二中频为标准的107MHz。音频输出约02W，静态电流100mA，电路见附图。
