用与非门制作无线话筒电路2

文章摘要： 驻极体话筒接收到的音频信号经过C1耦合到反相器IC1-A组成的放大器进行放大，放大后的音频信号加到变容二极管VD1（30V，4～32pF）两端使其电容量随着声音的变化而改变，达到调频的目的。三端陶瓷滤波器与IC1-B共同构成载波信号振荡电路。调制后的音频信号经过L1-C反相、IC1-D、IC1-E、IC-F放大，然后经过C7耦合到天线发射到空中。在该电路中，IC1-C不但内部将信号反相，还能够降低输出阻抗，使前置电路与后级放大电路能够更好地匹配，有效地提高发射频率。 图电路中，六个反相器IC1-A～IC1-F采用CMOS六反相器集成电路CD4069。该机发射频率约为96.3MHz

用与非门制作无线话筒电路2,标签：电子小制作,http://www.88dzw.com

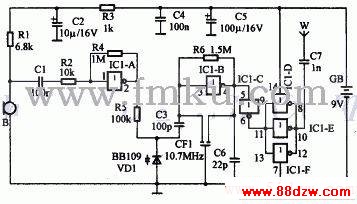

      驻极体话筒接收到的音频信号经过C1耦合到反相器IC1-A组成的放大器进行放大，放大后的音频信号加到变容二极管VD1（30V，4～32pF）两端使其电容量随着声音的变化而改变，达到调频的目的。三端陶瓷滤波器与IC1-B共同构成载波信号振荡电路。调制后的音频信号经过L1-C反相、IC1-D、IC1-E、IC-F放大，然后经过C7耦合到天线发射到空中。在该电路中，IC1-C不但内部将信号反相，还能够降低输出阻抗，使前置电路与后级放大电路能够更好地匹配，有效地提高发射频率。

  图电路中，六个反相器IC1-A～IC1-F采用CMOS六反相器集成电路CD4069。该机发射频率约为96.3MHz，天线为700mm时发射效果最佳。
