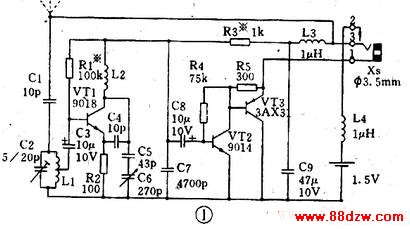

    收音机电路见图1。它的新颖之处在于前级晶体管VT1以不同于超再生式及超外的方式进行工作，同时具有混频、本振、锁相环同步检波及低频放大4种功能。L1、C2组成Q值较低的FM频段（87MHz-108MHZ)宽带输入回路，中心频率98MHZ。L2、C5、C6组成本振调谐回路，本振频率为输入接收频率接收频率及本振信号的二次谐波，混频后输出的中频信号落在音频范围内。由于VT1的输出电导是集电极电流的函数，所以它一身具有控制本振频率的功能。

    VT1作为本机振荡器时，接成共基极电路，由于 L1、C2对本振频率失谐，所以VT1的基极等效接地。
   VT1作为混频器时，则为共发射极电路。
   VT1作为同频检波器时，也是共基极电路，这是国为C3取值很大，对音频信号容抗很小，可认为VT1的基极交流接地。此时音频（即混频后所得的中频）信号的放大倍数约为R3/R2。C7为高频旁路电路，用于将检波后的载频成分旁路。VT1的本振频率在一定范围内受控于输入信号频率，这是因为当本振信号的二次谐波接近于一个调频电台的发射频率时，VT1的集成电极电流中将有二者混频后输出的音频成，使VR1的输出电导随之改变，使本振频率也发生变化，即本振频率与外来信号同步，与锁相接收的原理完全类似，具有AFC功能。
    此接收电路的灵敏度可与超再生式电路媲美，却没有超再生噪声。由于本振频率与输入信号频率的差值很大，因此FM段的本振辐射较小。 当旋转C6调谐到调频电台时，在R3上产生的音频信号加幅度可达数十毫伏，与被接信号的强弱基本无关。此音频信号经C8耦全至VT2、VT3组成的简单低频放大器，将信号放大并驱动低阻抗耳机（8Ω）发声。耳机的长引线在这里巧妙充当了接收天线，以提高接收灵敏度。L3、L4为高频扼流圈，它以音频信号早畅通无阻，却阻止高频信号流通，防止耳机线接收的调频广播信号被电流及C9旁路。C9为电源滤波电容，避免电路产生低频自激。
    为了进一频提高接收灵敏度，也可如图1虚线所示，焊上一段2M长的软线作天线。

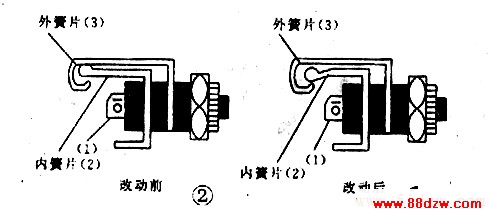

    制作时，C6采用7/270PF的小型密封双联可变电容器（如CMB-202），只使用其中的一联。VT1选用FT≤800MHZ超高频管9018,β>80.VT2选用高放大倍数的三极管9014。VT3选用小功率锗管3AX31，漏电要小。L1用φ0.5MM漆包线在φ4mm钻头上音绕5匝(匝距为1MM)后脱胎成空心线圈,有中心抽头,L2用φ0.5MM漆包线在φ4MM钻头上间绕15匝(匝距也为1MM)后脱胎成空心线圈.L3、L4可购市售色码电感。电阻均使用1/8W四色环碳膜电阻。电解电容器的耐压大于6V即可。其它无极性电容均使用小型瓷片电容。电源使用用1节5＃电池。耳机插座可按图2将内簧片向内弯一点，以便耳机插头时收音机通电，拨出时收音机断电，兼起电源开关的作用。

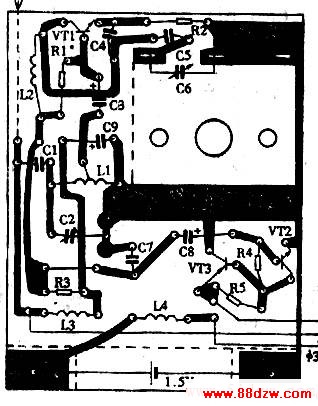

    整机安装在图3所示的66*50MM单片印制电路板上。高度较为简单，插入耳机后收音机通电，旋转C6应能收到调频电台的收音，此时微调R1使声音音纯真响亮。然后微调L2（拉开或压缩音距）使电台的位置与刻度盘基本相符。再微调L1使高，低端电路的灵敏度均匀，如觉得声音过响，可适当适当调整R3使音量合适。调整完毕，可给L1、L2封蜡，防止受震动后电感量发生变化。最后，给本机配上一个用彩色有机玻璃制成的外壳。
    本机的灵敏度，在上海地区，不另接天线，仅用耳机引线充当接收天线，即可满意地收听上海电台及东方电台的全部调频广播。接收时，背景宁静，根本没有超再生式收音机的“沙沙”噪声，可与带降噪电路中档收音机媲美。
