用555制作的水位控制器
[10-10 20:38:44] 来源:http://www.88dzw.com 电子制作 阅读:8381次

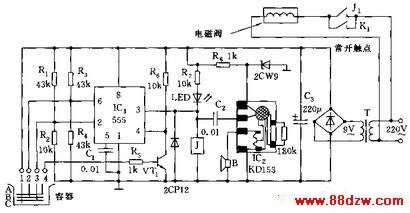

文章摘要:如图所示,控制电路由555和音乐IC电路组成。用于导电液体的液位控制1、2、3、4为四个探极,当液面下降使探针3外露,IC1的2脚呈低电位(<1/3VDD),555置位,J吸台,电磁阀得电工作,向容器注水。同时,IC2受触发,奏出一首乐曲,告知要注水了。当水面升至探针2时,1、2间水电阻使6脚电位高于2/3VDD触发电平时,555复位,3脚转呈低电平,J释放,电磁阀断电关水。探针4为保险针,当由于某种原因水面上升至探针4时,VT1导通,呈低电位,使555强制复位,关掉电磁阀
用555制作的水位控制器,标签:电子小制作,http://www.88dzw.com如图所示,控制电路由555和音乐IC电路组成。用于导电液体的液位控制
1、2、3、4为四个探极,当液面下降使探针3外露,IC1的2脚呈低电位(<1/3VDD),555置位,J吸台,电磁阀得电工作,向容器注水。同时,IC2受触发,奏出一首乐曲,告知要注水了。当水面升至探针2时,1、2间水电阻使6脚电位高于2/3VDD触发电平时,555复位,3脚转呈低电平,J释放,电磁阀断电关水。探针4为保险针,当由于某种原因水面上升至探针4时,VT1导通,呈低电位,使555强制复位,关掉电磁阀
