OPA627+BUF634T装机说明

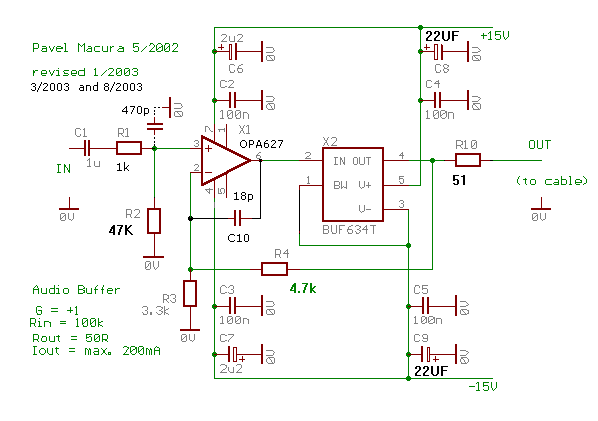

主放大部分电路图

1)本电源PCB可以输入双组交流和3根正负输入!图一为3跟线交流输入接法,图2为双组输入接法!输入交流建议为双15V,我们在每个套件中发送了8个HER高速二级管,到时候大家根据情况使用!
当采用3根交流输入的时候,请把中间的短路线连起来,然后输入按图上接法

此主题相关图片如下：

当采用2组交流输入的时候则中间短路连不用连起来,接线看图!

此主题相关图片如下：

2)本前级电容分布采用从大到小的顺序,5600UF->470UF-->22UF--->2.2UF,大家到时候自己掌握!
3)假如本套件使用OPA627的话,100K可调电阻和20P电容请不要安装!在使用NE5534的时候则需要安装上面的2个元件!
4)根据电路图安装好元件,首先调试好电源板,调整电源处5K电位器使输出的电压为+-15V.确定无误后再接上放大板,确定电路没有错误和就可以直接送电实验,正常情况下放大输出部分的电位应该为0.确定输出没有太大偏差就可以直接试音啦!
当耳放的时候的调整:
除了静电耳机外，其它耳机都可以吧。。。
注意把电路的增益调大点。原来的放大倍数只有2。5，最好增至10倍左右。方法是，将左右声道的4。7K电阻增大至33K左右
做耳放，最好把那个51欧的电阻换成3欧左右的，要不阻尼不够，声音发软的，低频没力

组装图参考!:(更多装机图见DIY作品展示区)
