使用功率场效应管的可调稳压电源,标签：电子小制作,http://www.88dzw.com

   这里介绍用一只V-MOS功率场效应管作调整管的稳压电源。直流输出电压可在1.25V~12V连续可调，输出电流为50mA（须装10平方厘米）时，电压波动不超过0.3％，适合各类小电器使用。

       电流原理

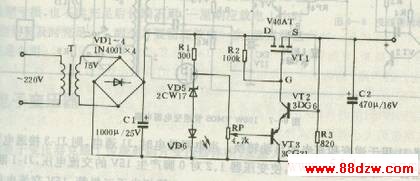

   下图是该稳压器的原理图，其原理和普通串联型稳压器上午电源基本相同，不同的是使用了场效应作调整管，因不需大电流推动，所以使电路简化，成本降低，而稳压性能却有所提高。

   图中电阻R1、RP、VD5、LED组成连续可调恒压源，为VT3基极提供基准电压。R1为限流电阻；RP为4.7K带开关电位器，VD5为9~10.5V稳压管；VD6为红色发光管；VD5与VD6的串联稳压值决定了稳压电源的最大输出电压；VD6还兼作电源指示和负载电流大小指示，一管多用，稳压电源工作电流越大时，发光管越暗。

   元件选择与制作

   功率场效应管可选用V40AT等塑封管；T选用输出电压15V左右的变压器；其它元件图中已注明。
