自动洗手器电路图2

文章摘要：自动洗手器的电路原理如图1所示。220V交流电路经变压器T降压，变为低压交流电，经整流滤波，成为低压直流，再经三端集成稳压电路7806稳压，得到6V直流电供给控制电路工作。H1为红色发光二极管，作为电源指示。N2为红外接收电路SFH506-38，N3为锁相环音频译码器LM567，N3与R3、C6组成振荡器，R3、R6决定N3内部压控振荡器的中心频率，LM567的3脚为信号输入端，8脚为逻辑输出端，其输出端为OC门输出，最大灌电流为100mA，LM567的工作电压为4.75V～9V，工作频率可从零点几赫兹到500千赫，静态工作电流为8mA。N4为NE555定时器，它与外围元件组成单稳态定时电路，

自动洗手器电路图2,标签：电子小制作,http://www.88dzw.com

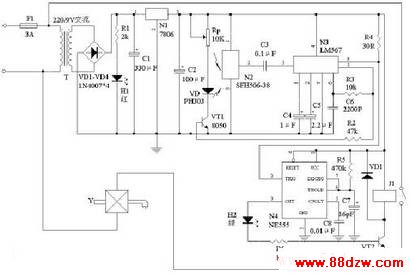

自动洗手器的电路原理如图1所示。220V交流电路经变压器T降压，变为低压交流电，经整流滤波，成为低压直流，再经三端集成稳压电路7806稳压，得到6V直流电供给控制电路工作。H1为红色发光二极管，作为电源指示。N2为红外接收电路SFH506-38，N3为锁相环音频译码器LM567，N3与R3、C6组成振荡器，R3、R6决定N3内部压控振荡器的中心频率，LM567的3脚为信号输入端，8脚为逻辑输出端，其输出端为OC门输出，最大灌电流为100mA，LM567的工作电压为4.75V～9V，工作频率可从零点几赫兹到500千赫，静态工作电流为8mA。N4为NE555定时器，它与外围元件组成单稳态定时电路，其目的是在人手偶尔偏离了红外线的探测范围时，能保证洗手器的正常出水
