    目前，一些中高档类的CD、VCD、LD唱机具有某些音场效果处理模式选择，如：电影院、音乐厅、的士高、古典乐、摇滚乐、爵士乐、流行乐等模式音场效果处理，能针对不同的节目源的特点进行相应的处理，使各种节目源的长处得到淋漓尽致的发挥。本文向读者介绍日本三菱公司的高保真多模式音场效果处理器M62415P。非常方便加装进CD、VCD、LD等音响器材中令其升级。

    M62415P采用双列直插24脚DIS封装，谐波失真仅为0.005%，输出噪音电压为－4.5uVrms，工作电流34mA(＋9V稳压之后测量)，M62415P一共预设了四种工作模式，即摇滚音乐模式、古曲音乐模式、流行音乐模式和标准直通模式。这四种工作模式由轻触按键控制（通电自动设置于直通模式），并有发光二极管显示。其工作原理是对不同的音乐节目，在音域的低音、中音、高音分别作有选择的提升，来创造不同的声音效果，使各种节目的长处得到淋漓尽致的发挥，创造极佳的听音感受！

    M62415P的内部结构主要由三部分组成：第一部分为逻辑控制电路，其作用是根据控制端的状态分别调出相应的音效处理模式并由发光二极管显示出来；第二部分是优质运算放大器构成输入、输出电路；第三部分是由高低通滤波器和运算放大器组成的频率均衡曲线生成电路。M62415P除了上述功能外，内部还设有稳压电路、参考电平电路等，工作十分可靠，是一块功能完善的IC。

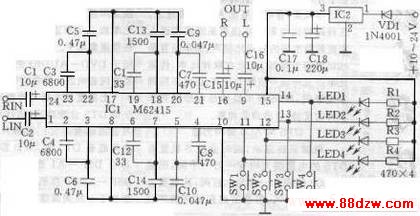

图1为M62415P的应用图，IC2为三端稳压，VD1为电源反接保护。(1)脚、(24)脚、(9)脚、(16)脚分别为左右声道输入、输出脚，(15)脚为正电源，(11)—(14)脚 为四种音效处理模式的控制端，模式转换均为采用控制端加低电平触发方式，即(11)—(14)脚那一脚 加下低电平，IC就能调出相应的一种工作模式，模式被选中后，开关组选通相应的预设音效处理对音乐进行处理，并且相应的引脚输出低电平，点亮LED指示灯。表1列出M62415P四种音效处理模式的控制键及音域提升值（dB）。

模  式

直 通 摇 滚 流 行 古 典 控制键 SW1

SW2
