采用STK3048和STK6153的实用电路
[10-10 20:38:44] 来源:http://www.88dzw.com 电子制作 阅读:8497次
文章摘要: 本文介绍一款功放厚膜集成电路STK3048和STK6153,其放音音质令人刮目,性价比极高,特别适合于初学者和偏爱集成功放的朋友们制作。 如图3-38是用STK3048推动功率管2N3055和MJ2955的电路图,线路简洁到不能再少一个元件。R1和R2可以直接使用成品板上的。通电后如果管子不烫手;也无其它异常即可空载调整RP,使R1、R2上的压降为10~13mV,这样VT1和VT2的静态电流为40~50mA,工作于甲乙类状态。焊接时可将退耦电容与集成电路第(8)脚焊在一起,其它的入“地”端都接于此。中点电压如果大于10mV,则可接入伺服电路(本文实测为30mV)。调好后即可驳接
采用STK3048和STK6153的实用电路,标签:电子小制作,http://www.88dzw.com本文介绍一款功放厚膜集成电路STK3048和STK6153,其放音音质令人刮目,性价比极高,特别适合于初学者和偏爱集成功放的朋友们制作。

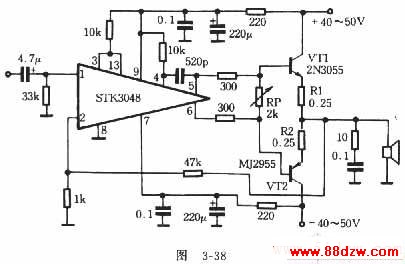

如图3-38是用STK3048推动功率管2N3055和MJ2955的电路图,线路简洁到不能再少一个元件。R1和R2可以直接使用成品板上的。通电后如果管子不烫手;也无其它异常即可空载调整RP,使R1、R2上的压降为10~13mV,这样VT1和VT2的静态电流为40~50mA,工作于甲乙类状态。焊接时可将退耦电容与集成电路第(8)脚焊在一起,其它的入“地”端都接于此。中点电压如果大于10mV,则可接入伺服电路(本文实测为30mV)。调好后即可驳接扬声器工作。试听时感觉与一些中挡机相比毫不逊色。
(2)用LF353推动STK6153

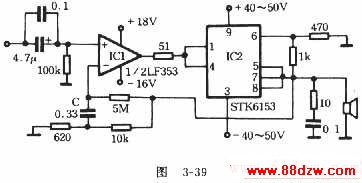

STK6153采用全互补对称结构,有速度高、噪音低、功率大等优点,由于内部使用恒流源偏置,故状态稳定。其外露散热器已与内电路电气绝缘,使用方便。电路如图3-39所示。适当改变电阻阻值可以调整电路的增益。小容量隔直电容选用优质CBB电容能改善音质。
本电路无须调试。试听时感觉高音出奇的鲜亮,甚至觉得是否有点夸张,但非常剔透,毫无勉强感。主观评价比TDA1514的LM3886的高音分明,低音的弹跳感和质感也相当强,听感非常好。
