    我们寝室的同学都习惯在宿舍吃饭或看课外书时听点音乐，用随身听只能独自欣赏，如何让本室的同学共同欣赏呢？现在介绍一个用TDA2822M制作的功率放大器，其最大的特点是物美价廉，仅用3V的电源，在宿舍停电时用两节电池即可放出令对门同学无法入睡的声音。这对喜欢自己动手，手头缺钱的同学，再合适不过了。本校电子创造室第一次新成员培训就是制作该功放。经过三十多名同学的实践，其效果甚佳，小小的一块电路板（4×5.5cm2）放出的声音可与便携式收录机相媲美。

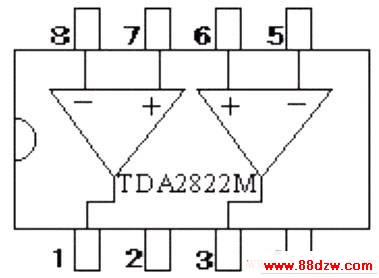

TDA2822M音频功率放大集成电路是意大利SGS公司的产品，采用8脚双列直插塑料封装结构，管脚排列如图1。

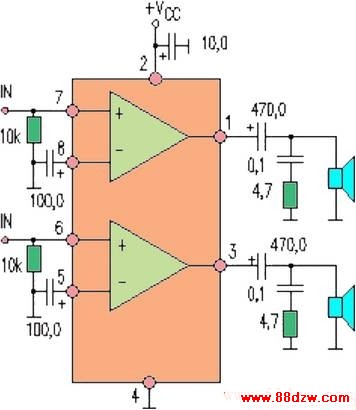

该集成电路的最低工作电压为1.8V，静态电流和交叉失真都很小，电路可工作于立体声双声道，也可接成BTL电路。立体声工作时输出功率为1W×2（VCC=9V,RL=8Ω，THD＝10％）或110mW×2（Vcc=3V，RL=4Ω，THD＝10％）。该集成电路的典型应用电路见图2。该放大器的电路板可用刀刻法制作；也可将元件安装在纸板上，用搭线法连接，这样看起来丑了点，但也有一种自然美。

下面介绍一下与该功放板配套音箱的制作，本人采用的是两只4英寸扬声器。该扬声器为纸盆、泡沫边、4Ω、5W。然后在学校小卖部花5毛钱买了个纸箱作箱体，剜两个比扬声器口径略小的洞，将扬声器装上即可。最后将箱子密封，压上重物，以免共振。最后连接、调整试听。以爱华273随声听为音源，放一首任贤齐的《伤心太平洋》，其声音宏亮，低音丰富，震撼强烈，毫无交流声。
