STK465音频功率放大器

文章摘要： STK465厚膜音频功率放大器，额定音频功率2x30W（8Ω负载时）或2x40W（4Ω负载时），谐波失真为0.08%（8Ω负载时）或0.2%（4Ω负载时），只需加上少量的外围元件即可构成优质的功率放大器，主要指标如下： 电路特点： [1].外接元件少 [2].输出功率大，Po=30W(RL=8Ω) [3].输出功率大，Po=40W(RL=4Ω) [4].THD=0.08%(RL=8Ω) [5].THD=0.2%(RL=4Ω) [6].电源电压=±28V(RL=8Ω) [7].电源电压=±25V(RL=4Ω) [8].极限电压=±4

STK465音频功率放大器,标签：电子小制作,http://www.88dzw.com

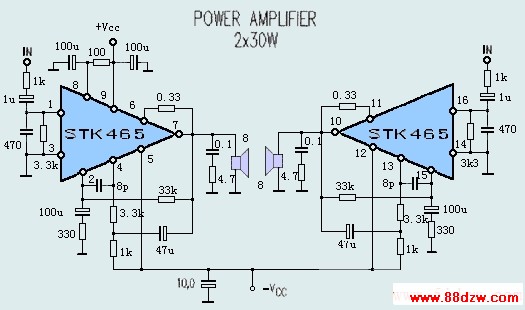

    STK465厚膜音频功率放大器，额定音频功率2x30W（8Ω负载时）或2x40W（4Ω负载时），谐波失真为0.08%（8Ω负载时）或0.2%（4Ω负载时），只需加上少量的外围元件即可构成优质的功率放大器，主要指标如下：      电路特点：

    [1].外接元件少

    [2].输出功率大，Po=30W(RL=8Ω)

    [3].输出功率大，Po=40W(RL=4Ω)

    [4].THD=0.08%(RL=8Ω)

    [5].THD=0.2%(RL=4Ω)

    [6].电源电压=±28V(RL=8Ω)

    [7].电源电压=±25V(RL=4Ω)

    [8].极限电压=±41V(RL=8Ω)

    [9].静态电流=40mA

    [10].最大静态电流=120mA

    [11].输入阻抗=32kΩ

        [12].增益=40dB
