    用高保真耳机来听音乐，是其解析力高，无需过于复杂的配置，花费不大便可获得数倍身价于它的台式音响组合的重放水平，同时用之极方便，听赏效果不受时间、环境的影响，即使三更半夜“开飞机大炮轰炸”也不用担心影响他人。高保真耳机声场平衡，细节层次清晰，动态充足，特别是在对中高频的重放，有着清丽甜美而温暖真实的音色。

    高保真耳机所具有的宽频率响应和低失真是台式HI-FI音响所不能比拟的，特别是一些名牌耳机，即使是一些极品音箱也不能与之相提并论。

耳机为什么好？

一是耳机有准确的方位感。耳机的发声点只有一个，只要准确戴上左右耳机，就可以享受到非常准确的立体声方位感，准确地还原出录音师对各种音源、乐器所进行的立体声方位处理，使你有如身临其境的真实感。而传统音响受环境噪音、音箱摆位，左右声道串音，听音位置，听音环境及音箱分频器的相位偏移，失真，再加上功放、音源等器材的质量、搭配不当等弊端，要想获得身临其境的临场效果谈何容易？

第二，耳机富有空间感。传统音响与耳机的发声距人耳的距离有很大的差别，耳机感受的声场是以头部为中心，向前方以球面展开，而音响系统的声场是在听者面前左右及纵深展开，用耳机听音乐，令人全神贯注地投入美妙的音乐之中，随着音乐的起伏而深受感染。用耳机听音乐仿似与世隔绝，世外桃源一样，不再受环境的声学特性妨碍，而且杜绝了左右声道的串音，直接把声音传送到耳朵，能带来震撼、精确的原音效果。

第三是音色纯净真实。发烧友们都知道耳机的发音单元不需要较大功率，从音源出来的信号无需经过如同传统音响系统那样一级一级的放大电路，从而保持了声音的原汁原味。众所周知，信号经过越多的“关卡”，声音的失真、污染越多，音质就不纯了。一些上档次的耳机的频响指标都可优于20Hz－20KHz例如森海塞尔HD580的频响为：12Hz－38000Hz，试问看看市场上一些极品音箱有那一款的频响有这么宽？

    耳机单元的振动质量小，仅为毫克级，而普通扬声器的为几克，甚至十几克，且扬声器的运动受到“活塞”运动等的影响，这就降低了声音的重放质量了。而耳机振质量小，所以瞬态性非常好，控制能力也强，解析力高，动态范围大，声音当然纯正了。

    也许有的发烧友会问：用耳机能不能获得杜比多声道的环绕家庭影院效果呢？答案是肯定的。而且市面上有成品出售呢！如森海塞尔的LUCAS环绕声耳机处理器（市场价2000元左右），另处还有AKG环绕声耳机，这些环绕耳机再加上一台便携式随身看VCD／DVD机，就可组成“随身影院”，满足了个人在旅行途中，出差在外的“影院”需要爱玩电脑的还可与电脑配合，效果就更出色了！我们作为有动手能力和发烧友，当然可以亲自去制作一台啦！

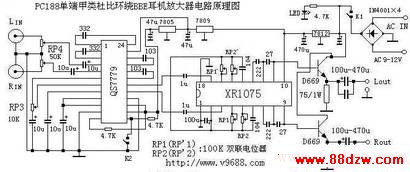

    戴上耳机就如进入忘我境界，细细品味音乐，那么除了挑选一幅好耳机外，选择一款好的耳机放大电路，也是一项需要十分注重的工作，如果你口袋银两多的话当然可选购千多元的成品耳机功放机啦！节约是我们中国人的传统美德，在此就向广大发烧友推介一款笔者设计的虚拟杜比环绕BBE耳机放大电路，同时获得虚拟杜比环绕效果和高清晰音质增强的BBE效果，其音质纯正，细节层次清晰，而造价花费不多，有兴趣者不妨一式。电路原理图如图所示。

设计制作要点：为了方便加装进电脑内，可以利用电脑中的12V电源供电，音量、音调、环绕开关、耳机插座全在一个方向，整板的宽度不能超过14.5厘米，因为电脑光驱（CD-ROM）下面预留的两格空位，每格约14.5╳ 4厘米，而且这两格空位是可以拆卸的，我们就利用其中之一进行钻孔作为本耳机的面板，这样一来就方便我们的使用了。

制作原理：采用顶级虚拟杜比环绕电路QS7779及目前最高级的BBE电路XR1075，输出级用日立管D669作单端甲类放大、再配搭发烧补品元件组成，原理见图一，电解电容采用ELNA高速补品，带音量环绕高低频补偿调节及电源环绕开关、插座。线路板尺寸13×8厘米（可装进电脑主机光驱下的空位，电源直接用电脑的12V电即可，让你电脑也发烧）环绕与音质都极佳！！
