串联开关电源在音响中的应用,标签：电子小制作,http://www.88dzw.com

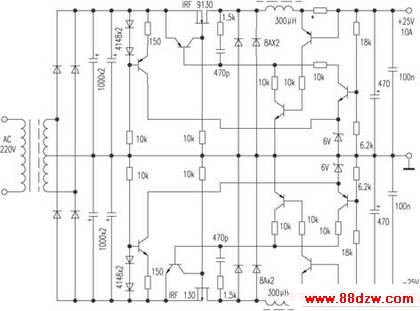

    笔者将开关电源应用于功放，至今已七年之久，如图为典型的自激式开关稳压电源，输入±２８Ｖ～±６０Ｖ，输出±２５Ｖ１０Ａ，供“ＯＰ２７５×９＋ＬＭ１８７５×９”组成的三路电子分频功放用。在满功率输出时，测±２５Ｖ电压，丝毫无异。该电源的振荡频率设定在２００ｋＨｚ，４７０μＦ的高速电容已足以胜任，且效率高于９０％，故发热量很小。两支调整管的散热面积１０ｃｍ×１０ｃｍ即可。电感最好用磁罐绕制，线径高于∮０．７２ｍｍ，续流二极管用８Ａ的快恢复管并联使用，其电流一定要大于输出电流的１．５倍。ＶＭＯＳ管也可以用Ｄ６０９、Ｂ６４９、Ｃ２８３７、Ａ１８１６等高ｆＴ管组成复合管代替。

    该电源使ＬＭ１８７５的性能得到了极大发挥，高音弹跳力明显提高，那滚滚而来的低音和圆润饱满的中音更是一般电源所不及。曾用它对比“天龙”ＤＮＣ开关电源，效果有过之而无不及，而本电源的干扰更小，兼容性更强。
