3． 多路开关状态指示

1． 实验任务

如图4.3.1所示，AT89S51单片机的P1.0－P1.3接四个发光二极管L1－L4，P1.4－P1.7接了四个开关K1－K4，编程将开关的状态反映到发光二极管上。（开关闭合，对应的灯亮，开关断开，对应的灯灭）。

2． 电路原理图

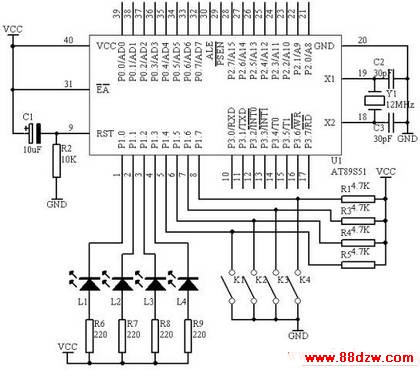

图4.3.1

3． 系统板上硬件连线

（1． 把“单片机系统”区域中的P1.0－P1.3用导线连接到“八路发光二极管指示模块”区域中的L1－L4端口上；

（2． 把“单片机系统”区域中的P1.4－P1.7用导线连接到“四路拨动开关”区域中的K1－K4端口上；

4． 程序设计内容

（1． 开关状态检测

对于开关状态检测，相对单片机来说，是输入关系，我们可轮流检测每个开关状态，根据每个开关的状态让相应的发光二极管指示，可以采用JB　P1.X，REL或JNB　P1.X，REL指令来完成；也可以一次性检测四路开关状态，然后让其指示，可以采用MOV　A，P1指令一次把P1端口的状态全部读入，然后取高4位的状态来指示。

（2． 输出控制

根据开关的状态，由发光二极管L1－L4来指示，我们可以用SETB　P1.X和CLR　P1.X指令来完成，也可以采用MOV　P1，＃1111XXXXB方法一次指示。

5． 程序框图

　

读P1口数据到A_CC中

A_CC内容右移4次

A_CC内容与F0H相或

[1] [2]  下一页
