简易电子琴的设计

文章摘要：一、设计题目：设计一简易电子琴，要求能够发出1、2、3、4、5、6、7等七个音符。使用元件：AT89C51、LM324，喇叭，按键等二、设计目的（1）能够对电子电路、电子元器件、印制电路板等方面的知识有进一步的认识，独立对其进行测试与检查。（2）熟悉8051单片机的内部结构和功能，合理使用其内部寄存器，能够完成相关软件编程设计工作。（3）为实现预期功能，能够对系统进行快速的调试，并能够对出现的功能故障进行分析，及时修改相关软硬件。（4）对软件编程、排错调试、焊接技术、相关仪器设备的使用技能等方面得到较全面的锻炼和提高。三、系统硬件图流程图:原理:（一）音乐产生原理及硬件设计由于一首音乐是许多不

简易电子琴的设计,标签：电子小制作,http://www.88dzw.com

一、设计题目：
设计一简易电子琴，要求能够发出1、2、3、4、5、6、7等七个音符。
使用元件：AT89C51、LM324，喇叭，按键等
二、设计目的
（1）能够对电子电路、电子元器件、印制电路板等方面的知识有进一步的认识，独立对其进行测试与检查。
（2）熟悉8051单片机的内部结构和功能，合理使用其内部寄存器，能够完成相关软件编程设计工作。
（3）为实现预期功能，能够对系统进行快速的调试，并能够对出现的功能故障进行分析，及时修改相关软硬件。
（4）对软件编程、排错调试、焊接技术、相关仪器设备的使用技能等方面得到较全面的锻炼和提高。

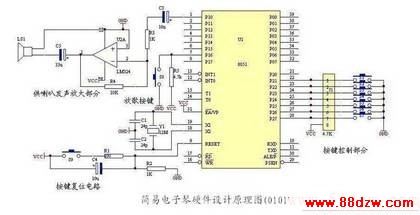

三、系统硬件图

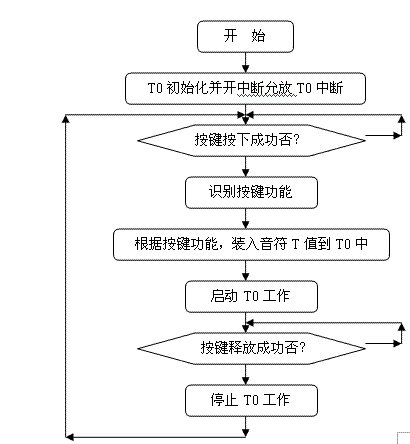

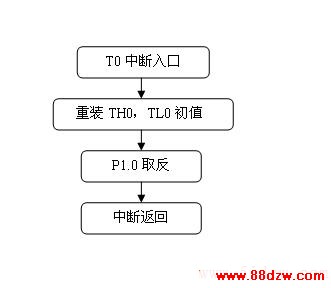

流程图:

原理:
（一）音乐产生原理及硬件设计
由于一首音乐是许多不同的音阶组成的，而每个音阶对应着不同的频率，这样我们就可以利用不同的频率的组合，即可构成我们所想要的音乐了，当然对于单片机来产生不同的频率非常方便，我们可以利用单片机的定时/计数器T0来产生这样方波频率信号，因此，我们只要把一首歌曲的音阶对应频率关系弄正确即可。

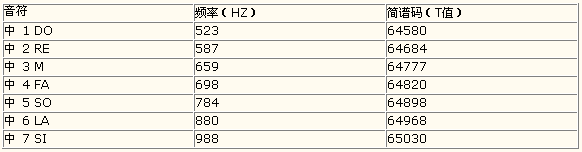

本次设计中单片机晶振为12MHz，那么定时器的计数周期为1MHZ，假如选择工作方式1，那T值便为T=216--5﹡105/相应的频率，那么根据不同的频率计算出应该赋给定时器的计数值，列出不同音符与单片机计数T0相关的计数值如下表所示：

采用查表程序进行查表时，可以为这个音符建立一个表格，有助于单片机通过查表的方式来获得相应的数据：
TABLEDW64580，64684，64777，64820，64898，64968，65030
源程序:
方案一：产生按键音符
ORG0000H
LJMPMAIN
ORG000BH
LJMPBREAK
MAIN:MOVTMOD,#01H;设置定时器0的工作方式
SETBEA
SETBET0;设置定时器0中断
SETBTR0;启动定时器0
WAIT1:LCALLKEY;调用KEY子程序，判断有键按下否？第几个键？
CLREA;屏蔽中断
CJNER3,#00H,WAIT1;如果R3=0，表示有键按下
MOVA,22H;将22H里存放的按键号送给A
RLA;因为查表里都是字，所以得乘2查得数据
MOVDPTR,#TABLE;指向表头
MOVCA,@A+DPTR;查表
MOVTH0,A;将数据高位送TH0
MOV21H,A;将高位备份
MOVA,22H;将22H里存放的按键号送给A
RLA;因为查表里都是字，所以得乘2查得数据
INCA;取低位数据
MOVCA,@A+DPTR
MOVTL0,A
MOV20H,A
WAIT2:LCALLKEY
SETBEA
CJNER3,#00H,WAIT1
JMPWAIT2
KEY:MOVR3,#00H;KEY子程序，判断有键按下否？第几个键？
MOVR1,#0FFH
MOVR0,#00H
MOVA,R1
MOVP2,A
MOVA,P2
CLRC
CPLC;利用标志位CY来判断是哪个键按下
MOVR2,#08H
WAIT3:RLCA;移位判断
JNCSTORE
INCR0
DJNZR2,WAIT3
STORE:MOV22H,R0;将按键号存22H，R3=0有键按下
MOVR3,#00H
RET
BREAK:PUSHACC;中断产生方波，从P1.0口输出
PUSHPSW
MOVTL0,20H
MOVTH0,21H
CPLP1.0
POPPSW
POPACC
RETI
TABLE:DW65030,64968,64898,64820,64777,64684,64580;7，6，5，4，3，2，1
