自制万用表高频信号探头

[10-10 20:38:44]   来源:http://www.88dzw.com  电子制作   阅读:8667

文章摘要: 普通万用表只能测音频以下的信号电压。这里介绍的高频信号探头,采用倍压检波将高频信号变为直流电压送至万用表直流电压挡即可测量高频电压信号。拨动K可改变测量范围。电路见图。 该附加装置可配合万用表测量收音机、电视机、无线遥控等设备的高频振荡电压。探头外壳宜用金属材料。输出线采用屏蔽线,且不宜太长。

自制万用表高频信号探头,标签:电子小制作,http://www.88dzw.com

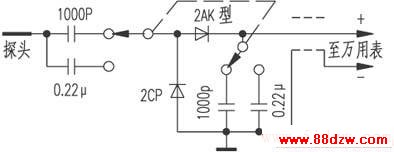

     普通万用表只能测音频以下的信号电压。这里介绍的高频信号探头,采用倍压检波将高频信号变为直流电压送至万用表直流电压挡即可测量高频电压信号。拨动K可改变测量范围。电路见图。
    该附加装置可配合万用表测量收音机、电视机、无线遥控等设备的高频振荡电压。探头外壳宜用金属材料。输出线采用屏蔽线,且不宜太长。
