1． 实验任务

（1． 由4X4组成16个按钮矩阵，设计成16个音。

（2． 可随意弹奏想要表达的音乐。

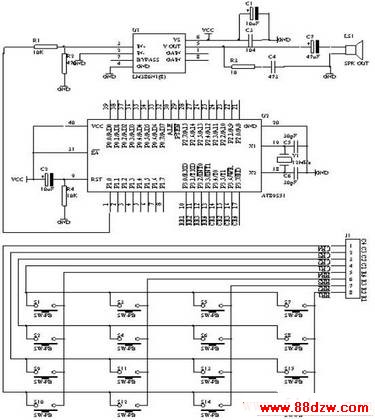

2． 电路原理图

图4.22.1

3． 系统板硬件连线

（1． 把“单片机系统”区域中的P1.0端口用导线连接到“音频放大模块”区域中的SPK IN端口上；

（2． 把“单片机系统“区域中的P3.0－P3.7端口用8芯排线连接到“4X4行列式键盘”区域中的C1－C4　R1－R4端口上；

4． 相关程序内容

（1． 4X4行列式键盘识别；

（2． 音乐产生的方法；

一首音乐是许多不同的音阶组成的，而每个音阶对应着不同的频率，这样我们就可以利用不同的频率的组合，即可构成我们所想要的音乐了，当然对于单片机来产生不同的频率非常方便，我们可以利用单片机的定时/计数器T0来产生这样方波频率信号，因此，我们只要把一首歌曲的音阶对应频率关系弄正确即可。现在以单片机12MHz晶振为例，例出高中低音符与单片机计数T0相关的计数值如下表所示

音符

频率（HZ）

简谱码（T值）

音符

频率（HZ）

简谱码（T值）

低1　DO

262

63628

# 4 FA#

740

64860

#1　DO#

277

63731

中 5 SO

784

64898

低2　RE

294

63835

# 5 SO#

831

64934

#2 RE#

311

63928

中 6 LA

880

64968

低 3 M

330

64021

# 6

932

64994

低 4 FA

349

64103

中 7 SI

988

65030

# 4 FA#

370

64185

高 1 DO

1046

65058

低 5 SO

392

64260

# 1 DO#

1109

65085

# 5 SO#

415

64331

高 2 RE

1175

65110

低 6 LA

440

64400

# 2 RE#

1245

65134

# 6

466

64463

高 3 M

1318

65157

低 7 SI

494

64524

高 4 FA

1397

65178

中 1 DO

523

64580

# 4 FA#

1480

65198

# 1 DO#

554

64633

高 5 SO

1568

65217

中 2 RE

587

64684

# 5 SO#

1661

65235

# 2 RE#

622

64732

高 6 LA

1760

65252

中 3 M
