1． 实验任务

在8X8点阵式LED显示“★”、“●”和心形图，通过按键来选择要显示的图形。

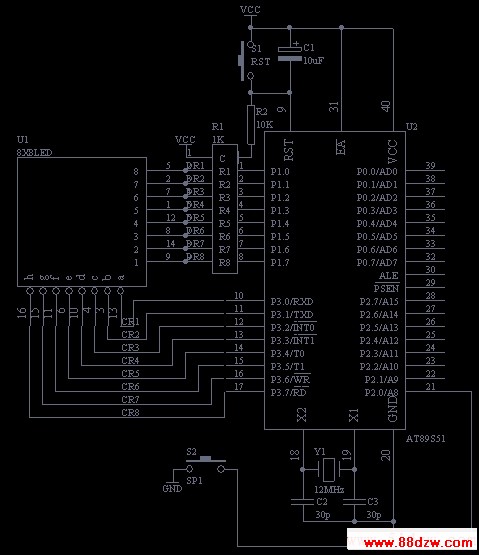

2． 电路原理图

图4.26.1

3． 硬件系统连线

(1)． 把“单片机系统”区域中的P1端口用8芯排芯连接到“点阵模块”区域中的“DR1－DR8”端口上；

(2)． 把“单片机系统”区域中的P3端口用8芯排芯连接到“点阵模块”区域中的“DC1－DC8”端口上；

(3)． 把“单片机系统”区域中的P2.0/A8端子用导线连接到“独立式键盘”区域中的SP1端子上；

4． 程序设计内容

(1)． “★”在8X8LED点阵上显示图如下图所示

　

1　2　3 4　5　 6 7 8

　

　

　

●

　

　

　

　

　

　

　

●

　

　

　

　

　

　

●

●

●

　

　

　

●

●

●

●

●

●

●

　

　

　

●

●

●

　

　

　

　

●

●

　

●

●

　

　

●

　

　

　

　

　

●

　

　

　

　

　

　

　

　

　

12H，14H，3CH，48H，3CH，14H，12H，00H

(2)． “●”在8X8LED点阵上显示图如下图所示

1　2　3 4　5　 6 7 8

　

　

　

　

　

　

　

　

　

　

　

●

●

●

　

　

　

　

●

　

　

　

●

　

　

　

●

　

　

　

●

　

　

　

●

　

　

　

●

　

　

　

　

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

00H，00H，38H，44H，44H，44H，38H，00H

(3)． 心形图在8X8LED点阵上显示图如下图所示

1　2　3 4　5　 6 7 8

　

　

　

　

　

　

　

　

　

●

●

　

●

●

　

　

●
