1． 实验任务

用4×4组成0－9数字键及确认键。

用8位数码管组成显示电路提示信息，当输入密码时，只显示“8.”，当密码位数输入完毕按下确认键时，对输入的密码与设定的密码进行比较，若密码正确，则门开，此处用LED发光二极管亮一秒钟做为提示，同时发出“叮咚”声；若密码不正确，禁止按键输入3秒，同时发出“嘀、嘀”报警声；若在3秒之内仍有按键按下，则禁止按键输入3秒被重新禁止。

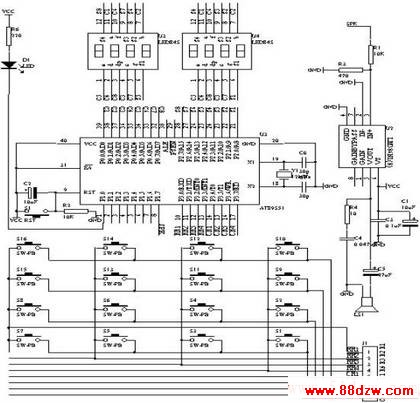

2． 电路原理图

图4.33.1

3． 系统板上硬件连线

（1）． 把“单片机系统”区域中的P0.0－P0.7用8芯排线连接到“动态数码显示”区域中的ABCDEFGH端子上。

（2）． 把“单片机系统“区域中的P2.0－P2.7用8芯排线连接到“动态数码显示”区域中的S1S2S3S4S5S6S7S8端子上。

（3）． 把“单片机系统”区域中的P3.0－P3.7用8芯排线连接到“4×4行列式键盘”区域中的R1R2R3R4C1C2C3C4端子上。

（4）． 把“单片机系统”区域中的P1.0用导线连接到“八路发光二极管模块”区域中的L2端子上。

（5）． 把“单片机系统”区域中的P1.7用导线连接到“音频放大模块”区域中的SPK IN端子上。

（6）． 把“音频放大模块”区域中的SPK OUT接到喇叭上。

4． 程序设计内容

（1）． 4×4行列式键盘识别技术：有关这方面内容前面已经讨论过，这里不再重复。

（2）． 8位数码显示，初始化时，显示“P　　　”，接着输入最大6位数的密码，当密码输入完后，按下确认键，进行密码比较，然后给出相应的信息。在输入密码过程中，显示器只显示“8.”。当数字输入超过6个时，给出报警信息。在密码输入过程中，若输入错误，可以利用“DEL”键删除刚才输入的错误的数字。

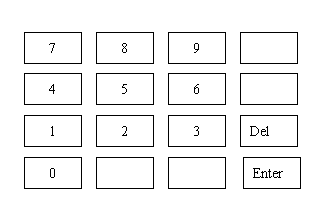

（3）． 4×4行列式键盘的按键功能分布图如图4.33.2所示：
