康佳T5442E型彩电自动搜索不存台检修后的体会
[10-10 20:44:50] 来源:http://www.88dzw.com 维修经验技巧 阅读:8359次
文章摘要:为验证ST6367电台信号识别方式究竟是采用电平方式还是行脉冲计数方式.把CPU 38脚外围电路断开以切断行逆程脉冲与同步脉冲输入途径(如图所示),然后直接用导线把38脚与42脚+5V供电端相连,人为给38脚提供一个高电平。开机无信号静噪功能失灵,自动搜索速度减慢,在有干扰信号处误存台,正常电台均能存储。ST6367电台信号识别是电平方式。 本机由V607、V609组成的识别信号输入电路组成了一个类似与门逻辑的电路.起到了行一致性检测器的作用,即只有行逆程脉冲信号和行同步脉冲信号(与门输入端)同时存在时,ST6367 38脚(与门输出端)才为高电平。这就使ST6367自动搜索存台的条件

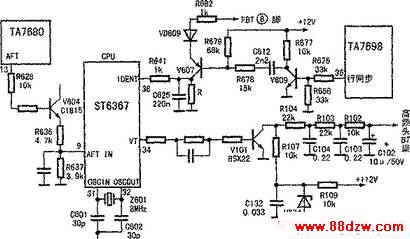

康佳T5442E型彩电自动搜索不存台检修后的体会,标签:维修技巧,http://www.88dzw.com为验证ST6367电台信号识别方式究竟是采用电平方式还是行脉冲计数方式.把CPU 38脚外围电路断开以切断行逆程脉冲与同步脉冲输入途径(如图所示),然后直接用导线把38脚与42脚+5V供电端相连,人为给38脚提供一个高电平。开机无信号静噪功能失灵,自动搜索速度减慢,在有干扰信号处误存台,正常电台均能存储。ST6367电台信号识别是电平方式。
本机由V607、V609组成的识别信号输入电路组成了一个类似与门逻辑的电路.起到了行一致性检测器的作用,即只有行逆程脉冲信号和行同步脉冲信号(与门输入端)同时存在时,ST6367 38脚(与门输出端)才为高电平。这就使ST6367自动搜索存台的条件更加严格。
简单分析一下工作原理:当行同步脉冲到来时V609导通,促使V607基极电压下降,V607饱和导通,V607集电极电压升高,ST636738脚呈现高电平。这里V607采用行逆程正脉冲供电,由于受行同步脉冲控制,在一个行周期中只有4.7μs导通时间,在这个时间内对C625充电,从而维持ST6367 38脚一定时间的高电平。之所以采用这样一个类似与门逻辑电路,是为无信号时(行同步脉冲不存在,ST6367的IDENT端得不到高电平)伴音静噪及5分钟自动关机还有无信号快速搜索创造前提条件的。V607、V609组成的电路向ST6367的IDENT端输入行逆程脉冲信号和行同步脉冲信号相叠加的复合信号,并非CPU识别电台信号的唯一条件,我们试验时直接给ST6367的38脚提供高电平后出现的现象足以说明了这一点。ST6367采用行脉冲计数方式作为电台识别信号一说自然无从谈起了。
