1.5V微型调频话筒

文章摘要： 该话筒如指头大小，工作频率稳定，发射距离在30米左右，6V供电时可达到100米以上。如图。BG1与C1、L组成高频振荡电路由于BG1极间电容Cbc与C1串联后再与C3、L并联构成振荡回路，因为Cbc随音频信号强弱变化时，振荡频率也随之发生变化，实现了直接调频。电路中C6取得较大，在非专业场合可获得很好的发射效果。发射距离与发射管工作电流的大小有关，并非决定于管子的PCM值，上偏电阻R2可改变BG1输出电流。选择BG1时，管子的fT必须≥30mA，如N4401、3DG130G、2G711D等，电感L分作两个线圈来绕制免得抽头的麻烦，但绕向必须相同，否则造成电磁场极性相反，相互抵消而不能起

1.5V微型调频话筒,标签：电子小制作,http://www.88dzw.com

    该话筒如指头大小，工作频率稳定，发射距离在30米左右，6V供电时可达到100米以上。

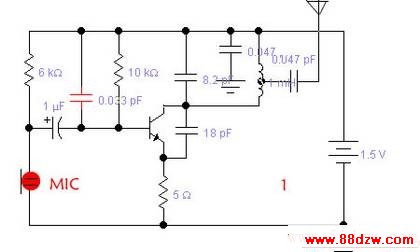

　　如图。BG1与C1、L组成高频振荡电路由于BG1极间电容Cbc与C1串联后再与C3、L并联构成振荡回路，因为Cbc随音频信号强弱变化时，振荡频率也随之发生变化，实现了直接调频。电路中C6取得较大，在非专业场合可获得很好的发射效果。发射距离与发射管工作电流的大小有关，并非决定于管子的PCM值，上偏电阻R2可改变BG1输出电流。

　　选择BG1时，管子的fT必须≥30mA，如N4401、3DG130G、2G711D等，电感L分作两个线圈来绕制免得抽头的麻烦，但绕向必须相同，否则造成电磁场极性相反，相互抵消而不能起振。L1用Φ0.5㎜漆包线在Φ5㎜骨架上绕4匝，L2绕3匝。天线可用一根0.6米长的软导线。制作时要将C4跨拱在焊接面上，并屈卧于BG1度部。
