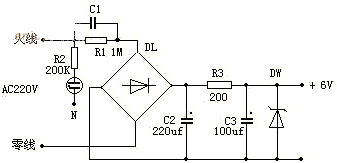

     电容降压式稳压电源输出电流较小,但他不用变压器所以体积小,成本低,适用于耗电小的电子设备,如图。

     如果桥式整流电路的输入交流电压为Vi输出直流电压为Vo,输出电流为Iz 则降压电容容抗近似为:Xc≈[Vi-Va]/Iz=[220-Va]/Iz (Ω) ,而电容值为:C1=106/2πfXc=106/314Xc (uf),如果稳压管采用输出Vn=6v稳定电压时的稳定电流Ix=10mA最大稳定电流Izm=38mA,则输出电流允许变化范围为Io=0-28mA,为减少纹波系数和限流电阻上的功耗,R3取200Ω,则Vo=Vn+R3Izm=6+200*0.038=13.6V,而当滤波电容足够大时,桥式整流输出直流电压约为交流最大值的0.9,因此Vi=Vo/0.9√2≈11V；Xc=[220-11]/0.038=5500Ω; C1=106/314*5500=0.579uf,如果要求不是非常严格的话我们一般取近似的标称值,那麽C1=0.56uf。电路中的、C1耐压应大于300V，氖管N用来检查火线。
