用两个单功放组成BTL功放电路
[10-10 20:38:44] 来源:http://www.88dzw.com 电子制作 阅读:8929次

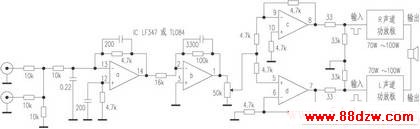

文章摘要: 家庭影院必备一个有源超重低音音箱。推动超重低音的功放板,输出功率若能达到200W,则更能发出气势澎湃、震天动地的低频,因此一般都要用BTL输出。本电路适合无论是用分立元件或集成电路的单声道功放,不改一个元件即可组成BTL输出。原理非常简单,就是用两块LM3886或TDA7294单声道功放板,利用运算放大器改变输入信号相位,一块输入正信号,另一块输入负信号,两块功放即组成BTL电路,输出合成功率可达200W,电路见图。
用两个单功放组成BTL功放电路,标签:电子小制作,http://www.88dzw.com家庭影院必备一个有源超重低音音箱。推动超重低音的功放板,输出功率若能达到200W,则更能发出气势澎湃、震天动地的低频,因此一般都要用BTL输出。本电路适合无论是用分立元件或集成电路的单声道功放,不改一个元件即可组成BTL输出。原理非常简单,就是用两块LM3886或TDA7294单声道功放板,利用运算放大器改变输入信号相位,一块输入正信号,另一块输入负信号,两块功放即组成BTL电路,输出合成功率可达200W,电路见图。

Tag:电子制作,电子小制作,维修教程知识 - 电子制作
