巧改带高压的学生电源

文章摘要： 笔者在维修一台学生电源时，发现电源变压器初级线圈烧坏。因该电源变压器是多抽头、多种电压的，这种变压器很难找到。笔者采用电子调压开关和次级带中心抽头的变压器加上少量的电子元件进行改制，做到无级调压。现介绍如下： 电路如附图所示。电路图的左部分，可看作是电子调压开关，右边是一整流电路。考虑到可控硅的导通角较小时，它的输出电压稳定性可能较差，所以图中的电位器Ｒ选的阻值较小。 用一单刀双掷开关Ｋ进行高低压的切换，当Ｋ置１时，Ｄ３、Ｄ４组成全波整流输出，而Ｋ置２时，组成桥式整流输出。为了使高低压之间能比较好地衔接，应适当地调整Ｃ１和Ｒ的值或者在Ｒ上并联一适当的电阻再调试为好。

巧改带高压的学生电源,标签：电子小制作,http://www.88dzw.com

    笔者在维修一台学生电源时，发现电源变压器初级线圈烧坏。因该电源变压器是多抽头、多种电压的，这种变压器很难找到。笔者采用电子调压开关和次级带中心抽头的变压器加上少量的电子元件进行改制，做到无级调压。现介绍如下：

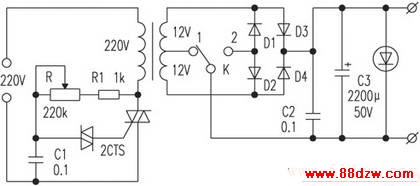

    电路如附图所示。电路图的左部分，可看作是电子调压开关，右边是一整流电路。考虑到可控硅的导通角较小时，它的输出电压稳定性可能较差，所以图中的电位器Ｒ选的阻值较小。

    用一单刀双掷开关Ｋ进行高低压的切换，当Ｋ置１时，Ｄ３、Ｄ４组成全波整流输出，而Ｋ置２时，组成桥式整流输出。为了使高低压之间能比较好地衔接，应适当地调整Ｃ１和Ｒ的值或者在Ｒ上并联一适当的电阻再调试为好。
    最后，将原面板的调压旋转开关换成调速器的旋转开关即可（双向可控硅为３ＣＴＳ ３Ａ／６００Ｖ）。
    值得注意：此方法因变压器未工作在正弦波状态，使用时易引起变压器发热。
