该机采用瓶装水作水源。具有自动加热保温、再沸腾、电泵出水、臭氧消毒和双重保护等功能。

该机为立式结构，由温热饮水机和臭氧消毒柜组成。饮水机安装在机箱上半部分，由聪明座、水箱、温水箱、热罐和电泵等组成。将瓶装水插入聪明座，饮用水自动流入水箱后分两路，一路流入温水箱，按下温水按钮，温水电泵出水口流出温水，另一路流入热罐经电热管加热，按下热水按钮，热水电泵出水口流出热水。

消毒柜安装在机箱下半部分，由消毒室、臭氧发生器、柜门等组成，主要用于茶具消毒或食品保鲜。

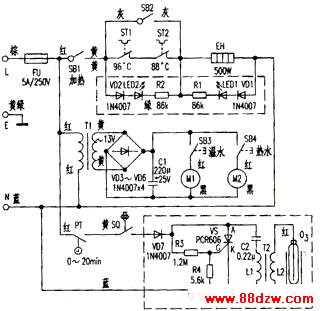

根据实物测绘的电路原理图如图所示。全电路分自动加热保温电路、再沸腾电路、电泵出水电路、臭氧消毒电路和热保护电路五部分，分述如下：

1、自动加热保温电路    交流电源L经保险器FU、加热开关SB1、防干烧温控器ST1、加热温控器ST2、电热管EH至N线形成回路。闭合SB1，加热指示灯（红）LED2亮，由于ST1与ST2处于常闭状态，保温指示灯（绿）LED2暂时不亮，EH开始加热。当水温升至96℃时，ST2触点断开，关断加热回路电源，LED1灭，EH停止加热；LED2亮，水温转入保温状态。若饮用热水或自然降温，当水温下降到85℃时，ST2触点闭合，自动接通加热回路电源，重复上述加热、保温过程，使热水温度保持在85℃~96℃之间。

2、再沸腾电路    再沸腾电路为手动开关控制，在ST1、ST2两端并入再沸腾开关SB2。当水温降低但尚未接通时，若需再加热至沸腾可闭合SB2，直接接通220V交流电源使EH发热，ST2不起控温作用，水沸腾后关断SB2。

3、电泵出水电路    220V交流电源经FU加至电源变压器T1降压至13V、全桥VD3~VD6整流、电容C1滤波为电泵M1、M2提供工作电源，按下温水按钮SB3，M1得电转动带动水泵转动流出温水；按下热水按钮SB4，M2得电转动使水泵泵出热水。
