 在无线技术的推动下，无线表决技术也日趋成熟和完善，并得到了广泛应用。分析了无线收发一体芯片CCll00芯片的应用特点，制定了适合无线表决器网络的通信协议并分析了整个无线通讯数据的收发过程最后在理论分析的基础上，给出了具体的硬件设计和软件设计要点。经实用表明，该系统能够满足无线投票的需要，并具有可靠性高和易扩展的特点。

1 系统组成和功能

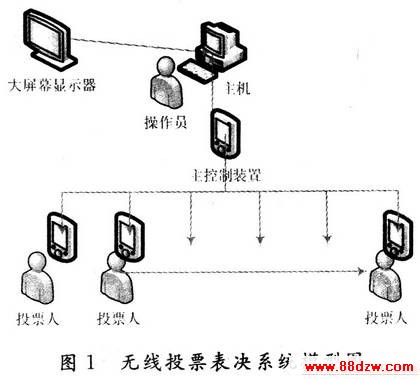

    无线表决系统的组成如图1所示。系统由不多于255台便携式表决器、一台主控制装置和一台PC机以及大屏幕显示器组成。

    无线表决系统用于完成表决信息的采集、处理和显示。它主要由主控制装置、表决器和PC机三部分组成，其中PC机通过RS 232接口和主控制装置相连，主要完成向主控制装置发出各种指令以及收集由主控制装置上传的有关表决器状态和最终表决结果的信息，并显示表决结果。主控制装置主要完成接收从PC发出的指令以及射频卡读卡器读取的信息，再根据各指令通过无线模块部分向表决器发出相应的命令。当表决器执行相应的指令之后，主控制装置再负责将收集到的表决器状态或表决结果上传给PC，至此完成整个表决过程。表决器则通过无线模块部分接收来自主控制装置的指令，并通过无线模块部分向主控制装置上传表决器状态和表决结果等信息。

2 系统硬件设计
2．1 主控制装置硬件设计
    本控制器主要基于低功耗、低成本、微型化及使用方便的设计思想。所以对各部分模块的选型进行详细的分析、对比，最终选用TI公司的16位RISC单片机MSP430F135作为主处理器，选用TI公司的CCll00作为无线数据传输芯片，选用MAX232CPE作为RS232接口电路芯片，同时应用射频卡读卡器模块。框图如图2所示。

2. l．l 单片机控制电路
    主控芯片MSP430F135单片机主要完成通过MAX232CPE接口芯片接收PC的指令和向PC发送表决结果、通过CCll00无线模块向表决器发送指令和接收表决器的表决信息并对表决信息进行统计。
2．1．2 CCll00无线模块
    CCllOO主要特点是：体积小(20引脚，QLP 4 mm×4 mm)、接收灵敏度高(1．2 Kb／s下110 dBm)、速率可编程(1．2～500 Kb／s)、工作电压低(1．8～3．6 V)、功耗低(1 5．4 mA／433 MHz／1．2 Kb／s，1．8μA的待机电流，待机模式下的启动时间仅为O．3 ms)、在所有频段输出功率高达＋10 dBm、高效的SPI接口、数字RSSI(接收信号强度指示)输出。
2．1．3 RS 232接口电路
    主控制装置通过RS 232接口与PC机连接，主要完成从PC机接收指令和向PC机发送表决器的状态以及表决结果等信息。本设计选用MAX2-32CPE作为RS 232接口电路芯片。
2．2 表决器硬件设计
    表决器硬件主要包括单片机控制电路、无线模块、拨码开关电路和按键电路等组成。其中单片机控制电路和无线模块的选型原则和类型与主控制装置相同。拨码开关电路用来设定表决器的地址。按键电路用来检测表决意见。表决器框图如图3所示。

www.88dzw.com

3 系统软件设计
3. 1 主控制装置软件设计
    主控制装置的软件采用了程序结构化和功能模块化设计方法。软件包括主程序及各任务子程序。主程序是一个无限循环的查询程序，它通过查询串口判断有无来自PC的指令和轮寻信道接收来自表决器的表决结果信息。然后根据查询结果执行相应的各任务子任务包括表决器准备、表决器结束、表决器测试、主控制装置接收最大序号、主控制装置向PC机上传准备就绪的表决器编号等。主程序流程图如图4所示。
