智能手机的高性能、小封装逻辑电平转换方案
[10-10 20:42:03] 来源:http://www.88dzw.com 电子制作 阅读:8286次
文章摘要:用于漏极开路应用(如I2C)的自动感测双向逻辑电平转换器同样包含3个状态:EN引脚为高电平、NMOS导通时,处于工作状态,输入端I/O电平下拉至地,即输入低电平;EN引脚为高电平、NMOS处于高阻态时,处于工作状态,输出端I/O电平上拉至VCC,即输入高电平;EN引脚为低电平时,转换器处于待机状态。典型的用于漏极开路应用(如I2C)的自动感测双向逻辑电平转换器有如安森美半导体的NLSX4373MUTAG、NLSX4348FCT1G和NSLX4378BFCT1G等。这类转换器的常见应用包括I2C总线、用户识别模块(SIM)卡、单线(1-Wire)总线、显示模块、安全数字输入输出(SDIO)卡等。
智能手机的高性能、小封装逻辑电平转换方案,标签:电子小制作,http://www.88dzw.com用于漏极开路应用(如I2C)的自动感测双向逻辑电平转换器同样包含3个状态:EN引脚为高电平、NMOS导通时,处于工作状态,输入端I/O电平下拉至地,即输入低电平;EN引脚为高电平、NMOS处于高阻态时,处于工作状态,输出端I/O电平上拉至VCC,即输入高电平;EN引脚为低电平时,转换器处于待机状态。典型的用于漏极开路应用(如I2C)的自动感测双向逻辑电平转换器有如安森美半导体的NLSX4373MUTAG、NLSX4348FCT1G和NSLX4378BFCT1G等。这类转换器的常见应用包括I2C总线、用户识别模块(SIM)卡、单线(1-Wire)总线、显示模块、安全数字输入输出(SDIO)卡等。
上述几种双电源逻辑电平转换器中,不带方向控制引脚的自动感测转换器和带方向控制引脚的转换器各有其优劣势。自动感测转换器的优势主要体现在将微控制器的I/O线路减至最少,是用于异步通信的简单方案,劣势则是成本高于及带宽低于带方向控制引脚的转换器。带方向控制引脚的转换器优势是作为大宗商品元件,成本低,是用于存储器映射I/O的简单方案,劣势则是微控制器引脚数量多。
而在不带方向控制引脚的自动感测转换器中,也有集成方案(如NLSX3373)与分立方案(如NTZD3154N)之区别。集成方案NLSX3373为单颗IC,估计占用的印制电路板(PCB)空间仅为2.6 mm2;分立方案NTZD3154N采用双MOSFET及4颗01005封装(即0402)的电阻,估计占用的PCB总空间为3.3 mm2。集成方案提供低功率待机模式,而分立方案则不提供高阻抗/待机模式。这两种不同方案的低压工作特性、带宽及电路特性也各不相同。
安森美半导体双电源电平转换器规范及要求

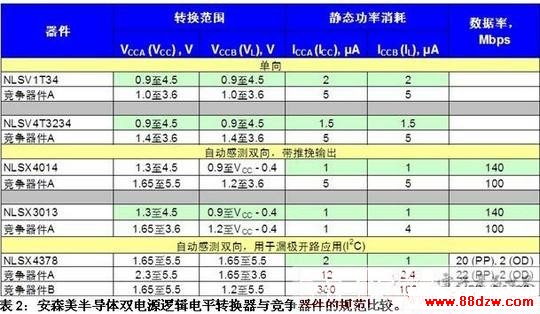

安森美半导体的双电源逻辑电平转换器与竞争器件相比,体现出多方面的优势。这些优势包括:更宽的电压转换范围、更低的静态功率消耗和/或支持更高的数据率。如安森美半导体带推挽输出的自动感测双向转换器NLSX3013的双电源转换范围分别1.3 V至4.5 V和0.9 V至VCC – 0.4 V,性能接近的竞争器件则分别为1.65 V至3.6 V和1.2 V至VCC – 0.4 V;两者支持的数据率分别为140 Mbps和100 Mbps。更具体的比较参见表2。
