　　总结：

　　安森美半导体身为全球领先的高性能、高能效硅方案供应商，为智能手机等便携应用推出完备系列的逻辑电平转换器，包括各种双电源电压逻辑电平转换器、带过压容限的MiniGateTM系列开关及高速应用的MiniGateTM总线开关等。以双电源电压逻辑电平转换为例，安森美半导体的这些器件提供比竞争器件更优异的规范，如更宽的转换电压范围、更低的静态功耗及支持更高的数据率等。安森美半导体的这些逻辑转换器件除了提供一流的性能，还提供不同配置及位宽，并采用小巧强固的封装，非常适合便携应用的各种逻辑电平转换需求。

www.88dzw.com

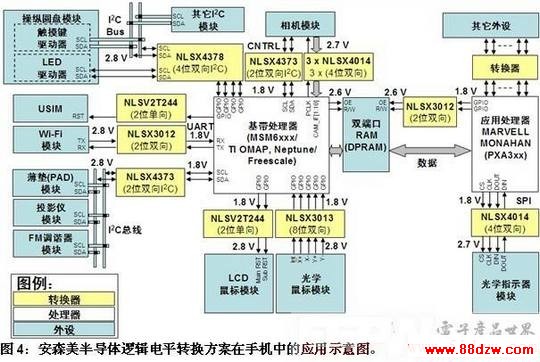

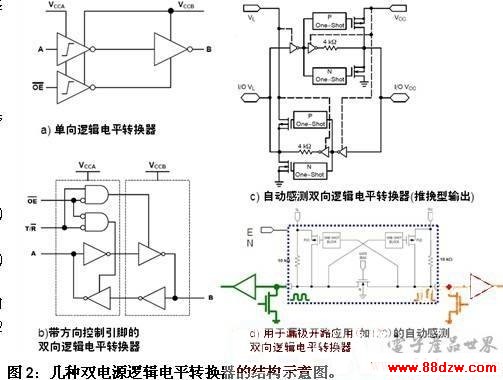

　　在这些双电源逻辑电平转换方法中，单向逻辑电平转换的原理就是在输出启用(Output Enable,)为低电平时，提供A点至B点转换;而在输出启用为高电平时，A、B之间呈现高阻态(Hi-Z)，通常当作电阻无穷大来处理，相当于没有接通。常见的双电源单向逻辑电平转换器有如安森美半导体的NLSV1T34AMX1TCG、NLSV2T244MUTAG、NLSV4T3234FCT1G、NLSV8T244MUTAG、NLSV22T244MUTAG等。这些双电源单向逻辑电平转换器的应用包括通用输入输出(GPIO)端口、串行外设接口(SPI)端口和通用串行总线(USB)端口等。

　　带方向控制引脚的双向逻辑电平转换器的工作原理是：引脚和方向控制(DIRection，T/)引脚均为低电平时，提供B点至A点转换;引脚为低电平、T/引脚为高电平时，提供A点至B点转换;而在引脚为高电平时，A点至B点方向和B点至A点方向均处于高阻态，相当于没有接通。安森美半导体即将推出带方向控制引脚的双向逻辑电平转换器。这类转换器的常见应用是以字节(byte)访问的存储器及I/O器件。

　　自动感测双向逻辑电平转换器(推挽型输出)的工作原理是：启用(EN)引脚为低电平时，转换器处于待机状态;EN引脚为高电平、I/O电平不变时，转换器处于稳态;EN引脚为高电平、I/O电平变化时，转换器检测到变化，并产生脉冲，I/O藉P沟道MOSFET(PMOS)上拉至更快。典型的自动感测方向双向逻辑电平转换器(推挽型输出)有如安森美半导体的NLSX3012MUTAG、NLSX3013FCT1G、NLSX3013BFCT1G、NLSX4014MUTAG和NLSX3018MUTAG等。这类转换器的常见应用包括通用异步收发器(UART)、USB端口、4线SPI端口和3线SPI端口等。
