简易延迟节能开关电路
[10-10 20:42:03] 来源:http://www.88dzw.com 电子制作 阅读:8119次
文章摘要: 实际上,延迟时间长短的精度并不是一个很重要的参数,只要在一定的范围内即可,如走道灯亮1~2分钟。因此,可以制作更为简单的电路见左图,这款电路简单,实用性强,连接方便,成本低,且在电灯关闭状态下,根本不消耗任何电能,经过长年的使用效果很好。 电路由桥式整流电路及触发与控制电路所组成,其中C、R1决定延迟时间,S为手动开灯按钮。在稳定状态下。C两端电压为零,单向晶闸管没有正向触发电压,故V2截止,电灯不亮。当按下S1后,电源很快通过V1向电容C充电,电容C得到的正向电压经过R1加到单向晶闸管V2的门极,瞬间达到门极触发电压与触发电流。V2导通,灯亮。在松开S1后,电容C上的电压经R1

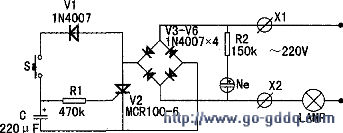

简易延迟节能开关电路,标签:电子小制作,http://www.88dzw.com实际上,延迟时间长短的精度并不是一个很重要的参数,只要在一定的范围内即可,如走道灯亮1~2分钟。因此,可以制作更为简单的电路见左图,这款电路简单,实用性强,连接方便,成本低,且在电灯关闭状态下,根本不消耗任何电能,经过长年的使用效果很好。
电路由桥式整流电路及触发与控制电路所组成,其中C、R1决定延迟时间,S为手动开灯按钮。在稳定状态下。C两端电压为零,单向晶闸管没有正向触发电压,故V2截止,电灯不亮。当按下S1后,电源很快通过V1向电容C充电,电容C得到的正向电压经过R1加到单向晶闸管V2的门极,瞬间达到门极触发电压与触发电流。V2导通,灯亮。在松开S1后,电容C上的电压经R1通过门极逐渐放电,当放电到门极的电压低于门极触发电压且V2两端脉动直流电变化到零时,V2阻断,电灯熄灭。
电路的延迟时间主要由C及R1决定。在选择V2为MCR100-6,C=220 μF,R1=470kΩ时,延迟时间约为65秒。
同样,该电路也可以直接取代原有的机械式开关,只要将原开关中的两根接线直接接入到接线柱×1及X2即可。负载功率小于100W。R2及Ne为指示电路,供夜间指示开关位置用。Ne为氖气管。安装时将氖气管靠近控制面板。线路板外形尺寸24mm×27mm,装配图见右图。
元件选择.V2选择MCRl00-6,C选择220uμ/16V的电解电容,其它参数如左图所示。
