3 PNG解码的总体硬件结构

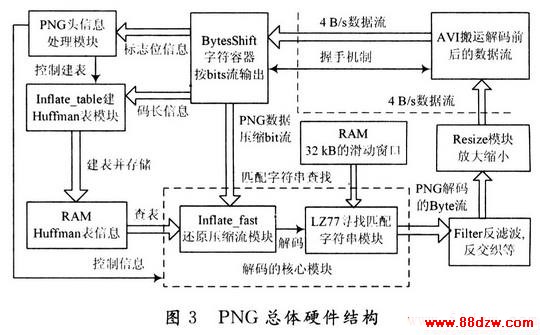

    PNG硬件解码加速的整体结构主要由Bytesshift字符容器、PNG头信息处理模块、Inflate table建Huffman表模块、Inflate fast快速解码模块、Lz77寻找匹配串模块、Filter反滤波反交织模块和Resize放大缩小模块7大模块组成。具体PNG解码的硬件流程图如图3所示。

    如图3可见，PNG解码的基本流程为：通过AVI模块从总线上搬取压缩数据到Bytesshift字符容器进行缓存，并转换为压缩比特流；通过PNG头信息处理模块保留下文件的头信息，通过控制Inflate table模块读取码长信息来建立Huffman表，并对压缩数据进行解码；解码后的数据经过Filter模块进行反滤波和反交织等处理，然后发给Resize模块做放大缩小处理后，并通过AVI模块将最终解码后的数据传输出去。其中，解码核心模块和Filter模块通过采用了数据的流水线处理方式，也极大地提高了．PNG的解码效率。
