在传输广播业务的时隙采用单频网配置的情况下,多个相邻的小区采用统一的扰码(包括Mid-amble码),就可以保证各个小区发射的信号完全相同,UE只需将多个小区发射的信号当成多径处理,可以非常简单地实现UTN宏分集。但在一定程度上,单频网要求接收机能够容忍更长的时延扩展。单频网中,相邻基站在同时同频,发送相同的信号。这些信号是由相同的业务数据经过相同的信道编码、信道映射、扩频、打孔、交织、调制等过程的处理,最终形成。

单频网应用中最重要的技术,就是要求各个发射机所广播的信号在频率和时间上都保持同步。频率同步即要求每个单频网发射机的工作频率都相同;对于多载波调制而言,还要求每个子载波的频率相等。频率同步可以通过与同一个参考频率(一般使用来自GPS卫星的10 MHz参考频率)锁相同步来实现。

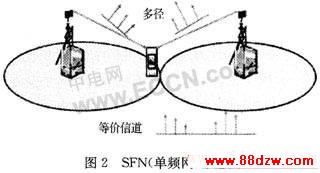

如图2所示,此时对手机接收机而言,来自于不同基站的信号可等价为多径信号。因接收机无须区分信号是否来自于不同基站,复杂度大大降低。原本基站之间存在着同频干扰,而手机需要进行复杂计算消除干扰;但SFN中,由于多径信号丰富,反而使接收性能大大提高,进而提高了频谱利用率。


2.2单频网(SFN)技术在物理层实现上的改进

2.2.1一种动态单频网组网方法

在标准中初步使用的是基于O&M配置的SFN操作方法,这种操作方法灵活性较差,并且无法对接入MBMS业务的用户进行合理的分配。这是一种静态的MBSFN方法。静态的MBSFN方法应用简单,虽然能够显著的降低MBSFN的复杂性,但是静态SFN方法的缺点却是显而易见的:

(1)O&M方式的SFN区域为了覆盖到那些难以覆盖到的用户位置需要把整个区域设置的非常大。所以这种方案会不可避免的会造成无线资源和传输资源的浪费,因为某些没有MBMS业务UE接入的小区资源被空闲了。

(2)静态SFN区域覆盖的面积越大,就会造成越多的无线资源和传输资源的浪费。但是在MBSFN区域中用户配给方案并没有得到及时的改进。这种矛盾就可以通过动态SFN方案来解决。

动态SFN方法是先配置一个初始小区,当处于边缘地带的申请MBMS接入业务的移动终端,当终端处于SFN保护区域时,终端发出SFN UP-DATE INDICATION消息来请求MCE增加相邻小区到最终的SFN区域里面去。
