2.2.2单频网(SFN)技术的发展和改进

单频网的优势之处是显而易见的，但是也有一定的局限性，TD-SCDMA是时分双工(TDD)系统，上下行链路占用相同频率，而MBMS典型业务是下行广播，显然在TD-SCDMA中用一个单独频点组一个单频网并不合适，会面临频谱资源和基站成本的问题；可能造成MBMS频点的时隙(下行)和非MBMS频点的相同时隙(上行)间的较强干扰。另外，单独频点也不利于与N频点系统进行资源规划和共用接收机。因此，在TD-MBMS中引入了基于SFN的同时隙网(union time-slot net-work，UTN)技术，UTN网络提高了对手机接收机所容忍多径延迟的要求。

TD-SCDMA是3G标准越来越重要的组成部分。目前TD系统采用N频点组网方式，一个小区有1个主频点和(N-1)个辅频点资源。通常N=3，即5 MHz同频组网，见图3。


N频点系统，每帧中只有主频点以广播方式发送TS0(时隙0)，而辅频点则不发送该时隙。主频点通常要在相邻小区间进行频率规划，尽量避免邻区间的主频点相同。

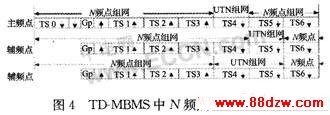

图4给出了N频点和UTN联合组网示意图。下行时隙可被配置为UTN或N频点时隙；小区中不同频点问UTN占用时隙可以相同或不同；但相邻小区相同频点的UTN时隙分配是相同的。UTN时隙用来发送MBMS广播业务，在该时隙上，参与广播的多个基站发送相同的信号，因此，UTN实际上是一种SFN网络。

UTN时隙使用公共的Midamble码、扰码，亦即本小区和邻小区的这些参数是相同的；在邻区之间，该时隙所发射的数据也是由相同数据经过相同的处理而形成。而其他的N频点时隙，则采用本小区特定的Midamble码和扰码。TS6(时隙6)通常不用作UTN时隙，否则，当手机在辅频点接收MBMS业务时，由于射频器件的限制，可能没有足够的时间切换到主频点的TS0。

事实上，可将UTN时隙视为一个与N频点网络时分复用的独立的SFN无线网络。UTN可以进行区域化组网。相同的UTN时隙在不同的地域可以组成不同的UTN网络，但不同UTN网络之间应该是地域隔离的。典型的场景是不同城市使用不同的UTN网络播放各自的电视频道。可以对N频点系统的UTN频点和时隙资源进行灵活的配置，例如将更多的下行时隙分配给UTN；各频点上的UTN时隙数目不同，以适应不同速率的业务等。

3结论

在未来移动通信中，MBMS仍然是增加运营收的主要应用业务之一。LTE着重考虑的方面主要包括降低时延、提高用户的数据率、增大系统容量和覆盖范围以及降低运营成本等。SFN和UTN组网相结合的方式的灵活性和高效性是显而易见的。MBMS技术可极大地提高网络资源利用率，尤其是宝贵的空口资源，可实现多种丰富的视频、音频和多媒体应用业务，为3G的发展提供更为广阔的空间。

www.88dzw.com

在容最方面，MBMS提供点到多点传送多媒体的发送机制，资源消耗与用户数的增长无关，从而为节省3G网络非常紧张的空口资源和Iub口传输资源、规避移动网络容量劣势寻找到了根本解决途径。用户数越多，MBMS在容量和成本方面的优势发挥就越明显；在组播用户数少或者没有组播业务用户的时候，网络可以灵活地为用户分配专用信道或者关闭组播业务信道，这些移动网络特有的高效资源管理技术更让MBMS在容量方面锦上添花。

2 基于TD-SCDMA的MBMS技术在物理层上的最主要发展

2.1单频网(SFN)技术

MBMS在物理层的显著改进，是引入了单频网(single frequency network，SFN)。随着频率资源的日趋紧张，单频网无论是在数字电视地面广播领域中还是移动通信技术中都开始受到越来越多的重视。所谓单频网，即在一定的地理区域内若干部发射机同时在同一个频段上发射同样的信号，以实现对该区域的可靠覆盖。在MBMS中实现的单频网即是在若干基站同时在同一频率上发射相同的信号。SFN带来的最大好处，是频谱效率的提高，同时，UE(用户设备)在SFN内移动时无需任何切换，大大减少了信令的开销。
