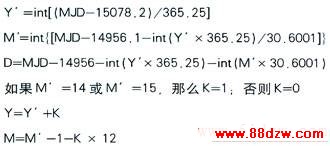

而时间的计算则需要根据MJD时间加上本地偏移。例如北京时间，需要加上东八区的偏移，这样获得的时间就是本地实际的时间。

第二部分的工作，就是将计算的TDT时间，通过串口送出。串口在现有机顶盒中，十分常见。而通过机顶盒串口输出TDT数据也变得十分方便。

为了将现有TDT数据作为一个整体传到外部，建立一个结构体如下：


串口传输过程中，串口设备的波特率设置为19200，数据位设置为8，数据校验设为无，停止位设为1，使用简单的通讯协议，START，COMMAND，DATA，STOP，协议格式如下：

通过设置简单的串口协议，可以提高传输准确性。我们先后开发了带TDT解码输出的有线电视机顶盒和卫星电视机顶盒，立即用其测试了大量数据。

(3)TDT信号的测试

虽然，带TDT解码输出的有线电视机顶盒和卫星电视机顶盒代表了终端的实际使用状态，但它们的来源都是调制以后的信号，我们还希望看到调制之前即ASI流中的TDT信号。可是正如前面提到的，至少在当时，从ASI流中直接解析TDT信号所需要的冷门集成电路很长时间未能凑齐。我们仔细分析了整个播出链路，其中调制解调过程可认为是硬件实时、时延固定的，于是我们把ASI信号送进CCTV中心机房的卫星电视调制器，然后从卫星电视调制器输出再接带TDT解码输出的卫星电视机顶盒，这样，TDT解码输出并没有经过上天下地的卫星漂移，而与从ASI直接解出TDT的效果差别不大。

如此，我们设计的TDT信号测试框图如图2所示。
