数字电视TDT信号的导入和导出

文章摘要：如业内人士所关注的，我们对TDT探究的问题有：①不同画面所产生的压缩数据量的差别是否造成TDT的抖动；②TDT的周期及数据含义；③TDT与导入的时间信号关系。数据测试的数据表明：TDT信号的传递，没有受节目内容影响造成波动，其周期比较稳定；TDT信号的周期与导入设备的性能及其设置有关，如CCTV东方物流的TDT周期约20.0007秒，而CCTV1的TDT周期约20.006秒，每次延时6毫秒，由于各码流设备未锁相，各行其是的结果造成了对秒周期的不等分，造成平均约50分钟后读秒错位到后一秒，于是TDT的秒个位数约隔50分钟会加1。TDT与导入的时问信号关乎相互锁相与否。由于各码流设备与主板时钟也未

数字电视TDT信号的导入和导出,标签：电子小制作,http://www.88dzw.com

如业内人士所关注的，我们对TDT探究的问题有：

①不同画面所产生的压缩数据量的差别是否造成TDT的抖动；
②TDT的周期及数据含义；
③TDT与导入的时间信号关系。

数据测试的数据表明：

TDT信号的传递，没有受节目内容影响造成波动，其周期比较稳定；

TDT信号的周期与导入设备的性能及其设置有关，如CCTV东方物流的TDT周期约20.0007秒，而CCTV1的TDT周期约20.006秒，每次延时6毫秒，由于各码流设备未锁相，各行其是的结果造成了对秒周期的不等分，造成平均约50分钟后读秒错位到后一秒，于是TDT的秒个位数约隔50分钟会加1。

TDT与导入的时问信号关乎相互锁相与否。由于各码流设备与主板时钟也未锁相，ASI流与码流设备主板的时钟时间如同两列并行而速度不等的的列车，TDT是非常狭窄的窗口，它看到另一个列车只能用几号车厢来描述，而不能分辨该号车厢(即该秒)的前部、中部和尾部，即它读到的主板的时钟时间只能读到秒，但并不代表该秒刚开始，也许该秒即将结束。所以，即便码流设备主板受到外部同步，TDT的数据在发端也含有最大慢一秒的误差。

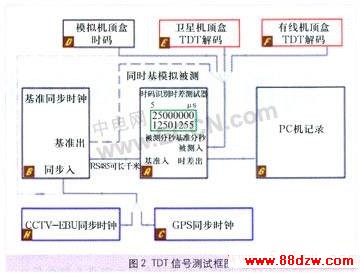

在此基础上，我们还进行了长时间端点测试。没有外部同步的码流设备的主板时钟，其时间经TDT编码经过传递，其主板时间误差在TDT导出端得以如实反映。如测得某卫星电视信号其源端时钟误差为17×10-5，这即是常见的微机主板时钟误差。

4 TDT信号的应用前景和要注意的问题

经过实践，我们摸清了TDT信号的规律，它导出后用途很多，在内可在图像里或机顶盒面板上显示，在外可引出端子作控制、显示等用。

但也可以看到，有些播出机构对TDT表是不控制的，比如有的省级台卫视TDT日期为1997年，虽然播出时没有用它进行控制，但因为TDT与节目流已经不可分开，即便将来读该节目时，其原始TDT数据也会造成说不清楚的误解。

TDT信号的深度应用前景可观，如接收端可以通过算法取得10毫秒量级的精度，可以进一步开发发端设备的可控性，缩小误差范围，有待于更多环节的同步性、可控性研究。

www.88dzw.com

在节目出口数较少的数字视频广播环境中，TDT信号的时间同步就不那么复杂。在QCN青岛有线网络中心，ST3100H型GPS同步主钟直接将标准时间用RS-232接到EPG服务器，通过该服务器将TDT的发表周期设置为5秒钟重复发7次，这样在机顶盒刚开机的时候，机顶盒面板和浏览画面上的不确切时间显示会立即更新为标准时间。 (2)TDT信号的导出

在数字视频广播中，设备的操作系统把TDT表与电子节目指南EPG等有机地连接，为用户提供丰富多彩的应用，其TDT信号是在内部导出应用的，涉及的方面比较多、比较系统化，一般由为数不多的大系统集成商完成。

在有线电视机顶盒的设计过程中，青岛有线网络中心最先联合GNI、HISENSE、HAIER把TDT信号应用实用化，在浏览状态和关机状态，控制软件自动把TDT解析出来显示在电视屏幕上或机顶盒前面板上，这种设计为国内众多机顶盒厂商起了引领的作用。

把TDT信号从下游设备中解析出来送到外部，将提供更加灵活多样的应用。同时，这才有可能对该信号进行测试。在反复考察比较了各种整机结构和解码芯片后，我们对机顶盒常用的STi5518系列芯片进行了开发，在此平台上，完成TDT的数据提取和解析过程，利用C编程设计，借助芯片自带的串口，成功地将TDT信号解析出来按指定的串口格式予以输出。整个终端的工作原理主要是两部分：一是TDT数据的提取和解析过程：二是将解析后的TDT数据通过串口输出。TDT数据的提取相对比较简单，可以在程序里建立一个实时的任务，一直提取TDT，参照TDT的语法结构如下，其中，TS包的PID为0x14，table_id为0x70，UTC_time为40位的时间信息，它按照UTC和MJD包含了当前的时间和日期。这个字段编码为16bit，给出了MJD的16LSB，其后24bit以4b二进制BCD码编码为6个数字。协调世界时UTC与修正儒略日MJD之间有一定的转化方式，从MJD中计算UTC的方法如下：
