    (5)根据频率响应分析带宽和相位裕量。
    (6)为了获得合适的相位裕量与比较宽的带宽，对Kp和τ值进行修正。在修正过程中，下列因素应被考虑：
    ①比较小的τ值可以保证响应迅速；
    ②比较小的相位裕量将会导致响应出现振荡；
    ③Kp影响相位裕量，同时改变带宽。
    控制器的参数被最终选定为：Kp=0.3，τ=O．08。选择更大的τ值将会导致更宽的带宽，但是调节时间将会延长。

5 结语
    在MATLAB环境下对此系统进行仿真效果良好。上述锁相环系统的实现，利用了Cyclone系列FPGA。在电网平衡与不平衡两种条件下实际系统的实验结果如下：

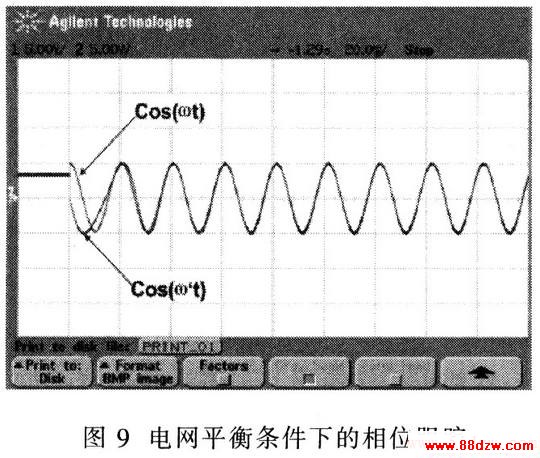

    (1)电网平衡条件 图9表示加入滑动平均滤波器的SRF PLL对电网电压相位跟踪的结果。图中，cos(ωt)为电网电压信号，cos(ω′t)为锁相环系统输出信号，ω′为系统估计角频率。从图中看出锁相环输出信号跟踪电网电压信号。

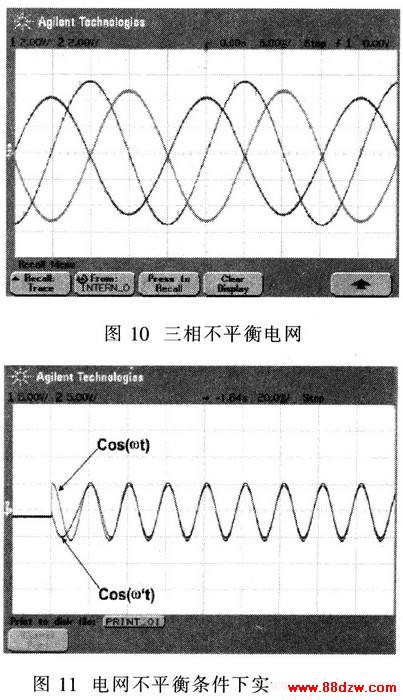

    (2)电网不平衡条件 首先要人为构造一个三相不平衡电网。如图10所示。

    图11给出电网不平衡条件下进行相位跟踪的结果。图中cos(ωt)为电网电压信号，ω′为系统估计角频率，cos(ω′t)为锁相环系统输出信号。从图11中同样可以看出锁相环输出信号跟踪了电网电压信号。
