方波-三角波变换电路

文章摘要： 积分器电路可将方波信号变换成三角波信号。在设计积分器电路时为减少积分误差使变换成的三角波失真度小。要注意积分电容C3和积分漂移泄放电阻R4的合理选择。通常选R4C3>>R3C3。方波一三角波变换电路及输出波形如下图所示。

方波-三角波变换电路,标签：电子小制作,http://www.88dzw.com

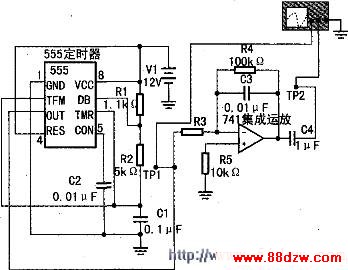

    积分器电路可将方波信号变换成三角波信号。在设计积分器电路时为减少积分误差使变换成的三角波失真度小。要注意积分电容C3和积分漂移泄放电阻R4的合理选择。通常选R4C3>>R3C3。方波一三角波变换电路及输出波形如下图所示。
