有前后移动感的循环彩灯控制电路

文章摘要： 这个循环彩灯按照一定方向行进，但是在前进的过程中不时出现后退的变化；给人以克服困难、“不屈不挠”向前进的感觉。 电路工作原理 电路图如图所示。电路由双路脉冲信号发生器、加减计数器、16选1计数译码器组成。脉冲计数器给出两路 不同频率的脉冲信号，分别输入到加减计数器的输入端上；计数结果输出给16选1计数译码器CD4514。在CD4514的16路输出端上接有16只发光二极管，用来显示输出结果。16选1计数译码器可以按照不同的输入值，把16路输出端之中对应的一个输出端变成高电平，推动16只发光二极管轮流点亮。 对于CD40193加减计数器，它有两个计数输入

有前后移动感的循环彩灯控制电路,标签：电子小制作,http://www.88dzw.com

    这个循环彩灯按照一定方向行进，但是在前进的过程中不时出现后退的变化；给人以克服困难、“不屈不挠”向前进的感觉。

    电路工作原理

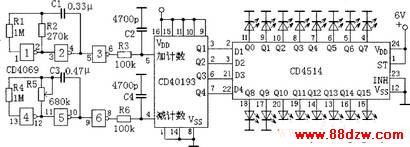

    电路图如图所示。电路由双路脉冲信号发生器、加减计数器、16选1计数译码器组成。脉冲计数器给出两路 不同频率的脉冲信号，分别输入到加减计数器的输入端上；计数结果输出给16选1计数译码器CD4514。在CD4514的16路输出端上接有16只发光二极管，用来显示输出结果。16选1计数译码器可以按照不同的输入值，把16路输出端之中对应的一个输出端变成高电平，推动16只发光二极管轮流点亮。


    对于CD40193加减计数器，它有两个计数输入端，分别进行加法和减法的计数；并且按照4位二进制数输出计数结果。如果在40193的加计数输入端和减计数输入端分别输入脉冲信号，则40193按照两者的频率之差决定计数结果的总的趋势；当加法计数输入端的计数脉冲频率大于减法计数输入端时，计数器进行加法计算；反之则进行检法计算。

    如果调整双路脉冲发生器的输出频率，使得输出到40193加计数和减计数的频率之差发生变化，则可以改变计数器输出结果的总趋势；这样，输出到16选1译码器的数值可以是递增的，也可以是递减的；反映在灯光显示结果上，如果把16只发光二极管摆成一排或者一圈，灯光会给出不同的移动速度和不同的移动方向。

    当两路脉冲的频率比较接近的时候，则会出现一种特殊的情况。那就是灯光移动的方向也会发生变化：一会儿向前、一会儿向后；但是总的趋势则只有一种，或者向前，或者向后。在这种情况下，循环灯虽然看起来有时向前移动，有时向后移动，但最终还是向前移动；给人以一种“不屈不挠”向前进的感觉。

    双路脉冲发生器采用4069组成两组脉冲振荡器：其中一组振荡频率为5Hz；另一组为可用电位器R5调节输出频率的振荡器，可输出2～50 Hz的脉冲信号。
