太阳能热水器自动上水和水位显示装置
[10-10 20:42:03] 来源:http://www.88dzw.com 电子制作 阅读:8354次
文章摘要: 电路采用五级开关电路,上水时当水箱里的水位探针0点至A.B.C.D.E点分别被水淹没后,Q1-Q5基极通过水电阻得电,使Q1-Q5导通,LEDl-LED5依次点亮,当水满后Q5射极电压通R13、D5使Q6导通,由于Q1先导通了,通过R17使Q7基极得电Q7处在导通状态,使继电器J吸合断开电磁阀停止上水,用水时水位逐渐下降,虽然Q5截止,Q6的基极由J2以变成常闭来维持Q6导通,使J吸合,电磁阀失电停止上水,周而复始,往往人们用不到低水位就需要上水,只要 在上水按钮上按一下,Q6基极失电截止继电器J复位电磁阀通电开始上水,如想停止上水近一下停水按钮使Q6基极得电J吸合J2自保电磁阀断电停

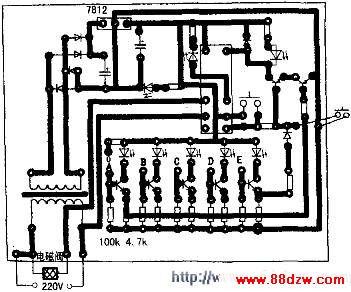

太阳能热水器自动上水和水位显示装置,标签:电子小制作,http://www.88dzw.com电路采用五级开关电路,上水时当水箱里的水位探针0点至A.B.C.D.E点分别被水淹没后,Q1-Q5基极通过水电阻得电,使Q1-Q5导通,LEDl-LED5依次点亮,当水满后Q5射极电压通R13、D5使Q6导通,由于Q1先导通了,通过R17使Q7基极得电Q7处在导通状态,使继电器J吸合断开电磁阀停止上水,用水时水位逐渐下降,虽然Q5截止,Q6的基极由J2以变成常闭来维持Q6导通,使J吸合,电磁阀失电停止上水,周而复始,往往人们用不到低水位就需要上水,只要 在上水按钮上按一下,Q6基极失电截止继电器J复位电磁阀通电开始上水,如想停止上水近一下停水按钮使Q6基极得电J吸合J2自保电磁阀断电停止上水。
Tag:电子制作,电子小制作,维修教程知识 - 电子制作
