    工作原理

   本设计的主体思路是本着掉电后计时无需重设、走时精度高、屏幕大等特点。利用实时时钟芯片DSl302与单片机AT89C51构成了整个电路的核心。它采用具有2000年到2099年的闰年、大小月、星期自动跟踪计时，并输出年、月、日、时、分、秒数据的一种实时时钟芯片DSl302，其时钟频率为32．768kHz，它是保证时钟准确的重要器件。此芯片可为掉电保护电源提供可编程充电功能，只需外加一只可充电池，便可保证掉电后时钟不问断工作3—4天。另外，DSl302内有用户可读写操作的RAM，设置的所有数据均可通过它存储而不需要外加EEPROM，它采用串行数据传输，只需3根线就能与单片机构成读写操作。而作为主控芯片的AT89C51，一是对通过I／O口组成的键盘进行定期扫描，并执行相应键处理；二是定时读取时钟芯片数据，使之在各位LED中显示；三是对设置的闹钟时间与实时时间比较，如时间相同且闹铃开启，则蜂鸣器将会以1秒的周期鸣响1分钟。若要停闹。只须按一次相应的闹铃开关键即可；四是利用驱动与缓冲器保证了大屏幕LED显示时的足够亮度。

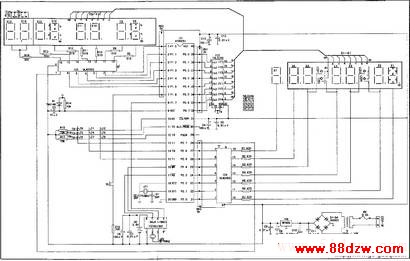

   硬件电路

    1、电源：220V交流电压经过变压器降压后次级输出10V左右交流电，经桥式整流、滤波及三端稳压后输出5V直流电压。若LED显示选2英寸左右，变压器功率应考虑5瓦。若还想增大LED显示尺寸，可调整驱动器ULN2003输出电阻，并根据实际情况增加变压器功率，还必须在三端稳压W7805上加装散热器。若选用的LED显示尺寸小于0．8英寸，可不考虑驱动与缓冲器，显示程序稍加调整，并调整PO口上拉电阻RRl就可满足显示亮度。

    2、复位及晶体振荡电路：采用上电复位电路，由一只10μF电解与一只10k电阻组成，同时反向接一只保护二极管。两只30P电容与一只12MHZ晶体组成振荡电路。

    3、实时时钟电路：DSl302的2、3脚外接32．768kHz晶体，8脚接3．6V备用可充电池或者法拉级的电解。电解容量的大小直接影响断电后的实时时钟数据保存时间，5脚RST，6脚I／O、7脚SCLK分别接单片机的P1．7、P3．6与P3.7脚。

    4、按键电路：由P3．O—P3．5组成行列式键盘矩阵，共9个键，TO-T8分别是闹1、设置、左移、右移、增加、减少、显示、初始、闹2。

    5、L印显示及驱动电路：此处全部选用红色高亮度共阴LED，时、分、秒显示(E1-E6)可考虑选用3只2英寸双位LED；年、月、日(E8-E13)用3只1．5英寸双位LED；星期(E7)用一只2．5英寸单LED，因年的最高两位(E14、E15)是固定显示“20”，所以选两只1．5英寸单LED .P2．O—P2．6通过一只ULN2003驱动器(输入端接上拉排阻5K)分别作为星期、时、分、秒LED显示的位控制；P1．0-P1．5也通过一只ULN2003驱动器作为年、月、日LED显示的位控制；因年的最高两位是固定显示“20”，所以将两位显示“20”的段位接地，而位控制经ULN2003接于P2.7脚。此两位在除年设置与显示关闭时不显示。其余时间均正常显示。除年的最高两位外，其余的LED段位均经过一只8位3态缓冲器接于单片机PO口上，并在缓冲器输入端接上拉排阻RRl(5K)。

    6、秒闪烁：时分秒之间的闪烁点用4只大小φ3的红色发光二极管，其负极分别接小时个位、分钟个、十位、秒钟十位的位选位，正极分别接相应时、分、秒LED显示的dP段选位。因为LED小时个位、分钟个、十位、秒钟十位的dP段选位是作为秒闪烁点显示。所以不能与其它dp位相连。秒个位的dP位代表闹钟1，日个位的dP位代表闹钟2。

    7、闹铃电路：P1．6闹铃输出接5V峰鸣器并串一只200Ω左右的电阻接于5V电源上。


    操作方法

    1、初始化
