基于CS42L37设计的低功耗音频CODEC技术

文章摘要：CS42L37是高度集成的低功耗音频和电话CODEC,主要用于手持应用如智能手机和超小型移动计算机. CS42L37具有灵活的时钟架构,时钟频率有6, 12, 24, 13, 26, 19.2, 或38.4 MHz,具有立体声ADC,支持双路模拟或数字MIC,双路MIC偏压发生器,4个DAC耦合到5个输出. 立体声ADC动态范围91dB,THD+N为-85dB,2:1立体声模拟输入复接器, 立体声DAC到线路输出动态翻番97dB,THD+N为-86dB,H类放大器.图1.CS42L37方框图图2.CS42L37典型连接框图图3.CS42L37评估板外形图图4.CS42L37评估系统方框图www

基于CS42L37设计的低功耗音频CODEC技术,标签：单片机开发,单片机原理,http://www.88dzw.com

CS42L37是高度集成的低功耗音频和电话CODEC,主要用于手持应用如智能手机和超小型移动计算机. CS42L37具有灵活的时钟架构,时钟频率有6, 12, 24, 13, 26, 19.2, 或38.4 MHz,具有立体声ADC,支持双路模拟或数字MIC,双路MIC偏压发生器,4个DAC耦合到5个输出. 立体声ADC动态范围91dB,THD+N为-85dB,2:1立体声模拟输入复接器, 立体声DAC到线路输出动态翻番97dB,THD+N为-86dB,H类放大器.

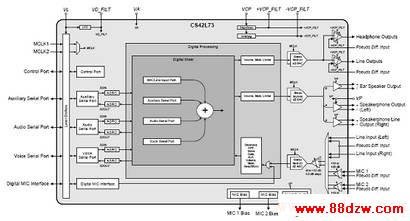

图1.CS42L37方框图

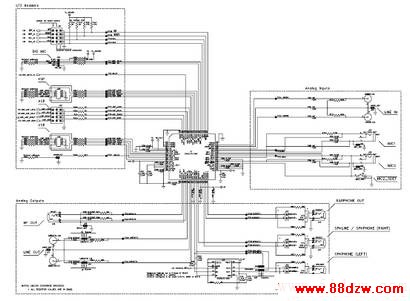

图2.CS42L37典型连接框图




图3.CS42L37评估板外形图


图4.CS42L37评估系统方框图

www.88dzw.com
图5.CS42L37评估板电路图:CS42L73

图6.CS42L37评估板电路图:USB和MCU

图7.CS42L37评估板电路图:S/PDIF接收器,发送器,时钟缓冲器

图8.CS42L37评估板电路图:电源

图9.CS42L37智能音频CODEC应用框图
