单片机实现的步进电机控制系统具有成本低、使用灵活的特点，广泛应用于数控机床、机器人，定量进给、工业自动控制以及各种可控的有定位要求的机械工具等应用领域。步进电机是数字控制电机，将脉冲信号转换成角位移，电机的转速、停止的位置取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，非超载状态下，根据上述线性关系，再加上步进电机只有周期性误差而无累积误差，因此步进电机适用于单片机控制。步进电机通过输入脉冲信号进行控制，即电机的总转动角度由输入脉冲总数决定，而电机的转速由脉冲信号频率决定。步进电机的驱动电路是根据单片机产生的控制信号进行工作。因此，单片机通过向步进电机驱动电路发送控制信号就能实现对步进电机的控制。

1 系统设计原理

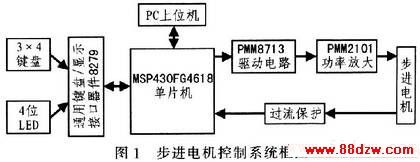

    步进电机控制系统主要由单片机、键盘LED、驱动／放大和PC上位机等4个模块组成，其中PC机模块是软件控制部分，该控制系统可实现的功能：1)通过键盘启动／暂停步进电机、设置步进电机的转速和改变步进电机的转向；2)通过LED管显示步进的转速和转向等工作状态；3)实现三相或四相步进电机的控制：4)通过PC上位机实现对步进电机的控制(启停、转速和转向等)。为保护单片机控制系统硬件电路，在单片机和步进电机之间增加过流保护电路。图l为步进电机控制系统框图。

2 系统硬件电路设计
2．1 单片机模块

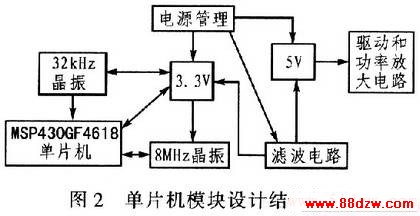

    单片机模块主要由MSP430FG4618单片机及外围滤波、电源管理和晶振等电路组成。MSP430FG4618单片机内部的8 KB RAM和116 KB Flash满足控制系统的存储要求，P1和P2端口在步进电机工作过程中根据按键状态判断是否跳入中断服务程序来改变步进电机的工作状态，USART模块实现单片机和PC上位机之间的通信，实现PC机对步进电机控制。电源管理电路提供稳定的3．3 V和5 V电压，分别给单片机、晶振电路和驱动和功率放大电路供电。32 kHz晶振给单片机、键盘／显示接口器件8279和脉冲分配器PMM8713提供时钟；当采用USART模块时需开启8MHz晶振设置通信模块。图2为单片机模块结构框图。

www.88dzw.com

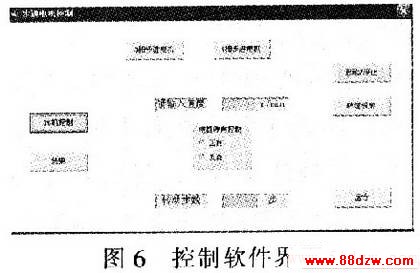

4 系统检测

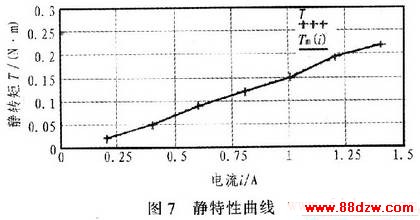

    为检验该控制系统的实际工作情况，在给定PMM2101输出工作电流的状态下采用能量转化法测得步进电机输出的最大静转矩。选取输出电流间隔0．2 A，测到步进电机最大静转矩与电流之间关系的静特性曲线，如图7所示，说明该控制系统设计较合理。

5 结论
    该系统通过MSP430单片机控制步进电机运转情况，可靠性高，在电机运行时能够方便设定步进电机的启／停、转速和方向，提高步进电机的步进精度；能够控制三相或四相步进电机；由PC上位机完全控制步进电机的各种运行方式，使系统能够应用于恶劣环境中，保证人员安全，适用范围较广，且电路简单，成本较低，控制方便，移植性强，实用价值高。

www.88dzw.com2．2 键盘／LED模块
