　　1 引言

　　步进电动机是一种将电脉冲信号转换成角位移或线位移的精密执行元件，由于步进电机具有控制方便、体积小等特点，所以在数控系统、自动生产线、自动化仪表、绘图机和计算机外围设备中得到广泛应用。微电子学的迅速发展和微型计算机的普及与应用，为步进电动机的应用开辟了广阔前景，使得以往用硬件电路构成的庞大复杂的控制器得以用软件实现，既降低了硬件成本又提高了控制的灵活性，可靠性及多功能性。市场上有很多现成的步进电机控制机构，但价格都偏高。应用SGS公司推出的L297和L298两芯片可方便的组成步进电机驱动器，并结合AT89C52单片机进行控制，即可以实现用相对便宜的价格组成一个性能不错的步进电机驱动电路。

　　2 工作原理

　　由于步进电机是一种将电脉冲信号转换成直线或角位移的执行元件，它不能直接接到交直流电源上，而必须使用专用设备-步进电机控制驱动器 典型步进电机控制系统如图1所示：控制器可以发出脉冲频率从几赫兹到几十千赫兹可以连续变化的脉冲信号，它为环形分配器提供脉冲序列。环形分配器的主要功能是把来自控制环节的脉冲序列按一定的规律分配后，经过功率放大器的放大加到步进电机驱动电源的各项输人端，以驱动步进电机的转动。环形分配器主要有两大类：一类是用计算机软件设计的方法实现环分器要求的功能，通常称软环形分配器。另一类是用硬件构成的环形分配器，通常称为硬环形分配器。功率放大器主要对环形分配器的较小输出信号进行放大。以达到驱动步进电机目的。

　　

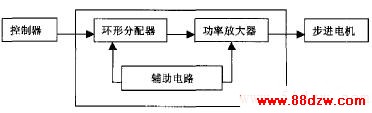

　　图1 典型步进电机控制框图

　　3 硬件组成

　　文中所控制的步进电机是四相单极式35BY48HJ120减速步进电动机。本文所设计的步进电机控制驱动器的框图如图2所示。它由AT89C52单片机、光电耦和器、集成芯片L297和L298组成。AT89C52是美国ATMEL的低电压、高性能8位CMOS单片机。片内置8K字节可重复擦写的Flash闪速存储器。256字节RAM。3个16位定时器。可编程串行UART通道。对完成步进电机的简单控制已足以胜任。

　　

　　图2 本文提出的步进电机控制驱动器框图

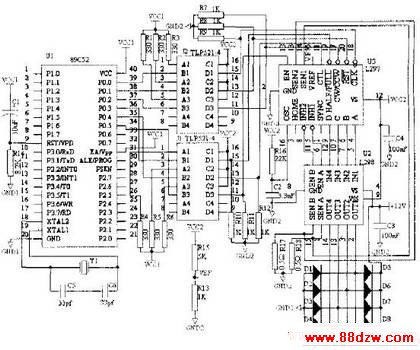

　　L297是步进电动机控制器（包括环形分配器）。L298是双H桥式驱动器。它们所组成的微处理器至双桥式步进电动机的接口如图3所示。这种方式结合的优点是，需要的元件很少。从而使得装配成本低，可靠性高和占空间少。并且通过软件开发。可以简化和减轻微型计算机的负担。另外，L297和L298都是独立的芯片。所以应用是十分灵活的。

　　

　　L297芯片是一种硬件环分集成芯片。它可产生四相驱动信号，用于计算机控制的两相双极或四相单极步进电机 它的心脏部分是一组译码器它能产生各种所需的相序。这一部分是由两种输入模式控制，方向控制（CW/CCW） 和HALF/FULL 以及步进式时钟CLOCK.它将译码器从一阶梯推进至另一阶梯。译码器有四个输出点连接到输出逻辑部分，提供抑制和斩波功能所需的相序。因此L297能产生三种相序信号，对应于三种不同的工作方式：即半步方式（HALF STEP）；基本步距（FULL STEP，整步）一相激励方式；基本步距两相激励方式。脉冲分配器内部是一个3bit可逆计数器，加上一些组合逻辑。产生每周期8步格雷码时序信号，这也就是半步工作方式的时序信号。此时HALF/FULL信号为高电。若HALF/FULL取低电平，得到基本步距工作方式。即双四拍全阶梯工作方式。
