基于82C52功能仿真验证的研究

文章摘要： 摘 要：首先介绍了利用仿真工具进行电路功能仿真验证的过程与方法，以及仿真方案的确定，并以82C52为例详细阐述了仿真验证中激励文件的编写和对82C52进行功能验证的具体步骤。最后简单介绍了82C52的功能及其中各种寄存器的作用以及对寄存器的编程。1 引 言功能仿真主要验证被验证电路功能的正确性，主要分RTL级仿真与netliST的仿真。Netlist又分为DC输出和As 输出。由于neflist的仿真带sdf文件(延时信息)，所以要比RTL的仿真准确，而且越到流程的后端，仿真的延时信息越真实，仿真结果越接近实际。2 验证方案的确定本次设计的验证方案是根据单片机对外部串口电路的控制来实现的，验

基于82C52功能仿真验证的研究,标签：单片机开发,单片机原理,http://www.88dzw.com

 摘 要：首先介绍了利用仿真工具进行电路功能仿真验证的过程与方法，以及仿真方案的确定，并以82C52为例详细阐述了仿真验证中激励文件的编写和对82C52进行功能验证的具体步骤。最后简单介绍了82C52的功能及其中各种寄存器的作用以及对寄存器的编程。

　　1 引 言

　　功能仿真主要验证被验证电路功能的正确性，主要分RTL级仿真与netliST的仿真。Netlist又分为DC输出和As 输出。由于neflist的仿真带sdf文件(延时信息)，所以要比RTL的仿真准确，而且越到流程的后端，仿真的延时信息越真实，仿真结果越接近实际。

　　2 验证方案的确定

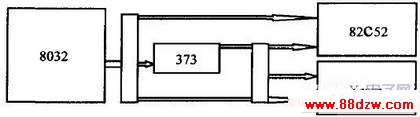

　　本次设计的验证方案是根据单片机对外部串口电路的控制来实现的，验证方案的基本框图如图1所示。

图1 82C52测试平台

　　3 仿真所要准备的文件

　　RTL(Pre sire)：testbench(仿真激励)，Design(被仿真的设计)DC_ netlist：testbench(仿真激励)，Design(被仿真的设计)，saf(延时信息，由DC写出)，SimulatiONlibrary

　　Astro_ netlist(post sim)：testbench(仿真激励)，Design(被仿真的设计)，Sdf(延时信息，由 写出)，Simulation library

　　仿真的主要工具是VCS，主要命令是：>VC$testbeneh．v design．v—RI—M，同时还要进行代码覆盖率的分析。由于在最开始的时候写的testbench覆盖率一定不全，所以需要后来的不断完善来提高代码覆盖率以达到设计要求。用VCS做代码覆盖率分析的主要命令是：在编译时加入可选项一cmline+tsl+FSM+eond，这是四种覆盖率，可以根据需要只选其中的一个或几个；VCS—cm—PP gui察看覆盖率的结果。

　　4 testbench的编写

　　把82C52与8032以及一些外围接口电路连接在一起组成一个简单的系统，通过汇编程序来控制82C52以达到仿真的目的。所以testbeneh的编写也主要是完成这个简单系统的搭建，读取事先编好的单片机汇编指令就可以了。
